產品名稱
|

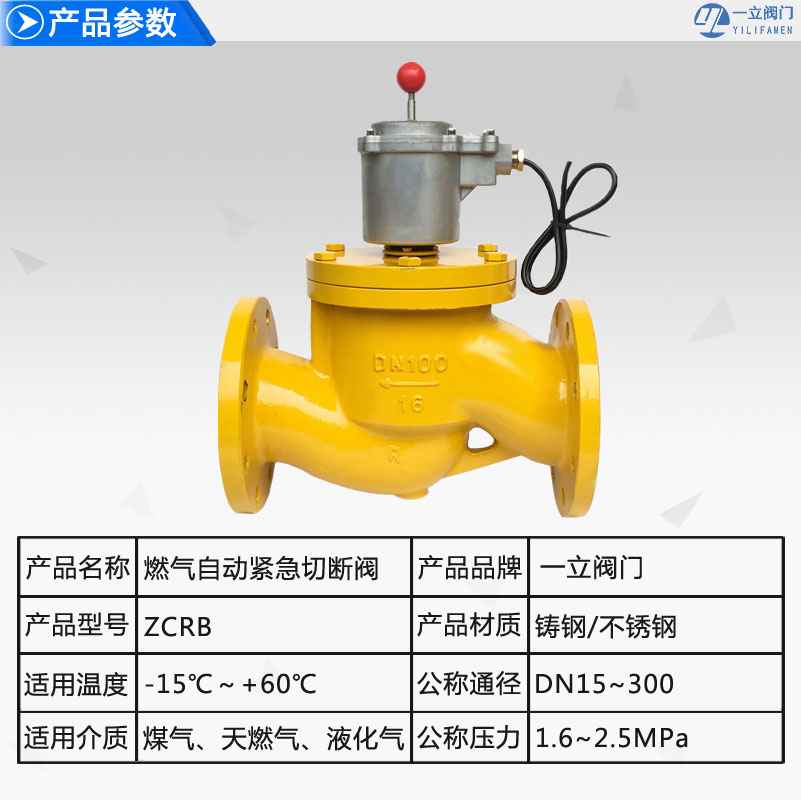

ZCRB燃氣緊急切斷閥
|
|
產品型號
|
ZCRB
|
|
公稱通徑
|
DN15-DN300mm
|
|
壓力范圍
|
1.6-2.5MPa
|
|
閥體材質
|
鑄鋼、不銹鋼
|
|
閥門規格 |
DN15～DN350 |
|
工作壓力 |
0.5bar ～6bar |
|
關閉時間 |
少于1秒 |
|
工作溫度 |
-15℃～+60℃ |
|
工作電壓 |
交流：AC24V或220V |
|
防護等級 |
CEI IP65/IP67 |
|
防爆等級 |
Eexm ⅡT4/Eexm Ⅱ T5 |
|
密封材料 |
NBR橡膠 |
|
閥體材料 |
黃銅、不銹鋼、碳鋼 |
|
質量 |
符合 |
|
適用介質 |
煤氣、天燃氣、液化氣 |
|
閥門規格 |
安裝規范 |
||
|
安裝圖例 |
|
|
 |
|
DN15-DN100 |
可以（YES） |
可以（YES） |
不可以（NO）
|
|
DN125-DN350 |
可以（YES） |
不可以（NO） |
不可以（NO） |
|
零件名稱 |
材質 |
|
|
1/2"-1"絲扣 |
DN25-DN350（法蘭） |
|
|
閥體 |
黃銅 |
碳鋼（304不銹鋼） |
|
自鎖體 |
黃銅（鋁合金） |
黃銅（鋁合金） |
|
閥桿 |
不銹鋼 |
不銹鋼 |
|
密封圈 |
NBR橡膠 |
|
|
|
|
主要規格及連接尺寸表（單位：mm）：
|
規格（DN） |
L（長） |
H（高） |
聯接方式 |
|
15 |
68 |
120 |
絲扣 |
|
20 |
72 |
128 |
|
|
25 |
100 |
160 |
|
|
25 |
160 |
180 |
法 蘭 連 接 |
|
32 |
180 |
200 |
|
|
40 |
200 |
200 |
|
|
50 |
230 |
220 |
|
|
65 |
290 |
255 |
|
|
80 |
310 |
320 |
|
|
100 |
350 |
380 |
|
|
125 |
400 |
405 |
|
|
150 |
480 |
458 |
|
|
200 |
500 |
530 |
|
|
250 |
600 |
600 |
|
|
300 |
700 |
650 |
|
|
350 |
800 |
750 |
使用注意事項：
①保管時應將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
②安裝前應將本閥消防干凈，將各螺紋連接處擰緊。
③本閥采用止回閥原理，只能單向截斷，安裝時須注意閥門標志，將要保護的一端作為閥門入口。
④訂貨須注明法蘭密封面形式，工作壓力。
⑤須正確使用本閥，如不按照使用說明，造成的損壞，責任自負。⑥使用前請仔細閱讀本說明書。
安裝示意圖：
咨詢：ZCRB燃氣自動緊急切斷閥
