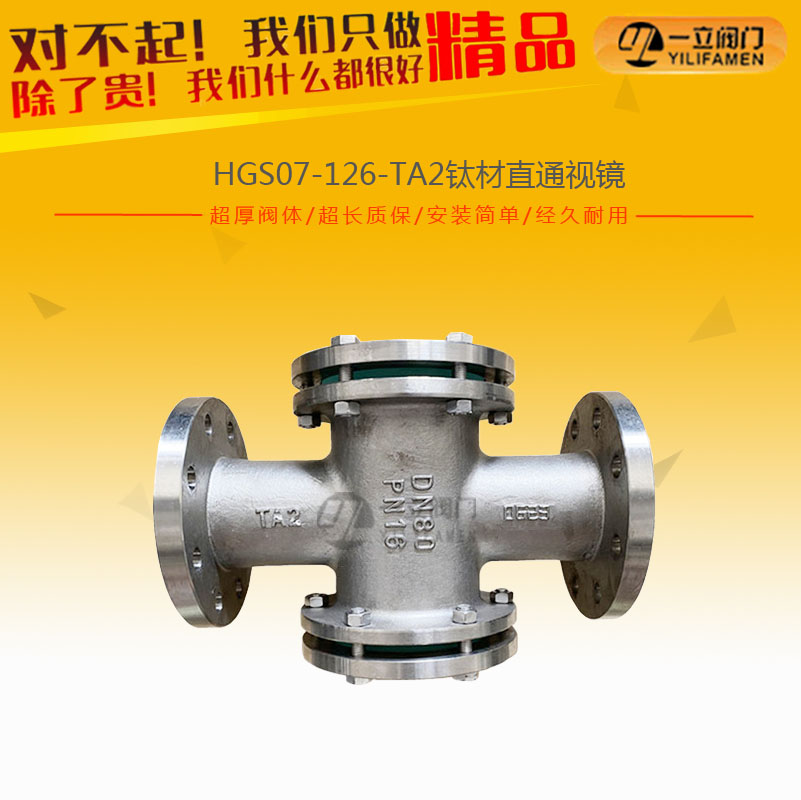

TA2直通視鏡
TA2直通視鏡廣泛應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
別名：液流觀察器、液流視鏡、管道視鏡、直通十字型視鏡
款式：方中頭對夾式;圓中頭對夾式;圓中頭并帽式;方中頭雙(單)壓式;圓中頭雙(單)壓式
連接方式：法蘭;螺紋;焊接
結構：該視鏡主要由視鏡底板、視鏡玻璃、緊固件;密封件組件等組成。
工作原理
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節(jié)功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
TA2直通視鏡技術參數
1、殼體材質：碳鋼、不銹鋼、玻璃鋼、碳鋼襯氟、FRPP塑料。
2、視窗材質：鈉鈣玻璃、鋼化硼硅玻璃、石英玻璃、有機玻璃。
3、密封材質：丁睛橡膠、聚四氟乙烯、石墨復合。
4、工作壓力(Mpa)：PN0.6~2.5，客戶如有更高壓力要求的，可以定做。
5、工作溫度：0℃~+250℃;0℃~+800℃。
6、法蘭標準：JB/T81-94，其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
7、制造檢測標準：HGJ501-502-86
8、閥體外表：碳鋼防腐油漆或發(fā)黑不銹鋼酸洗處理
密封的選擇
TA2視鏡與管路或設備之間的連接方式的選擇是否正確合適，會直接影響到管道與視鏡產生跑、冒、滴、漏現象的機率。
視鏡法蘭密封面樣式的選擇，主要考慮管道壓力、溫度、介質,綜和各種情況,選一個性價比理想的樣式.
密封的樣式主要有突面(RF),凹凸面(MFM ),榫槽面(TG), 全平面(FF).
TA2直通視鏡注意事項
1、視鏡安裝.
焊連法蘭片必須清潔并且沒有損傷，經專業(yè)人員進行操作。
2、視鏡鏡片安裝.
確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷并且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然后慢慢緊固螺釘。
3、視鏡必須在允許的壓力范圍內工作，否則就不能保證安全操作.
溫度范圍：鈉鈣玻璃的≤允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。
鋼化硼硅玻璃的≤允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。
石英玻璃的≤允許溫度為800℃，溫度的急劇變化范圍為500℃至20℃。
