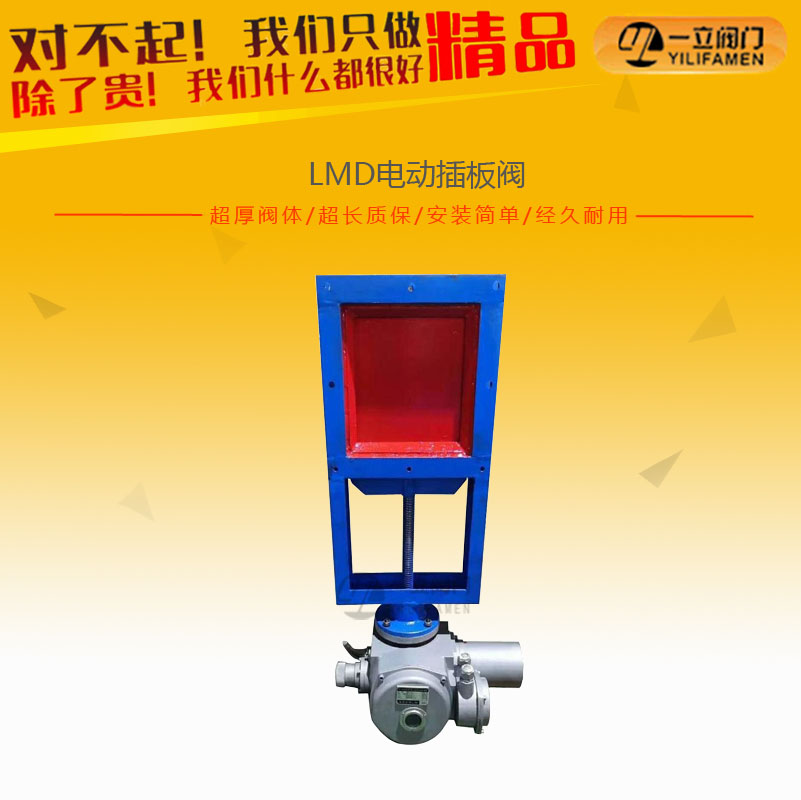

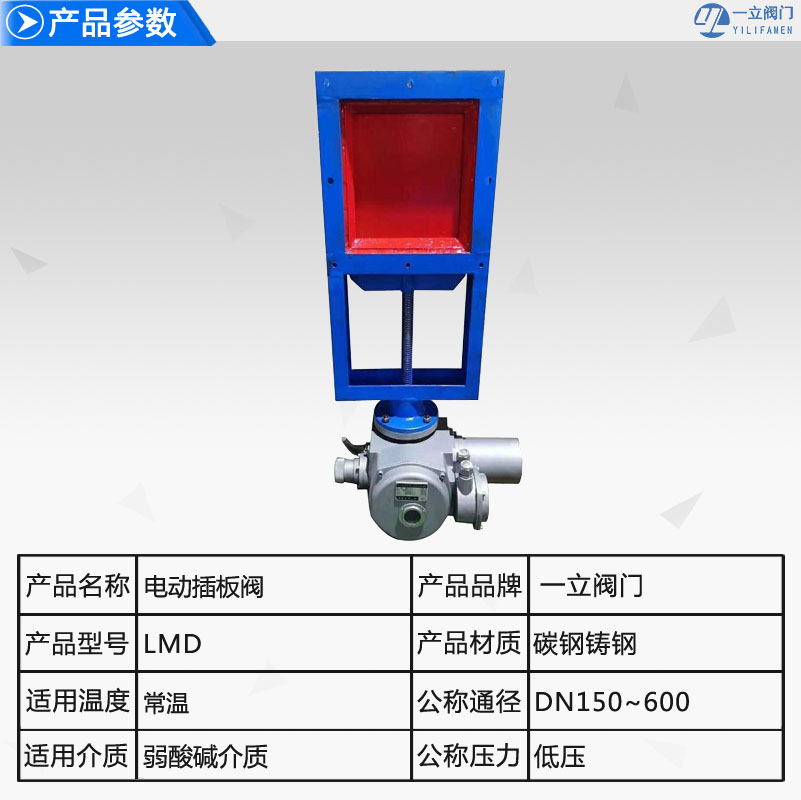

LMD電動插板閥
- 產品概述： LMD電動插板閥適用于磨損嚴重的渣漿管路，及固體顆粒較多和帶有較大顆粒的惡劣工況，如石化行業催化裂化系統，電廠灰水管路。 主要產品詳情： 型號：LXLZ941TC 連接形式
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
主要產品特點：
1,材料：結構陶瓷或超硬表面合金材料兩種。
2，適用范圍：適用于煤渣、灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料制造，耐磨損，壽命長。
3，密封性能優越，并可進行密封面修復。
4，閥座可做刮灰板，即使在落灰情況下也關閉自如。
5，閥體腔體結構徹底避免看卡阻、積灰的問題。
工作原理：
主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
插板閥開啟關閉是由電機驅動來實現，當想放料時扭動電源開光電機逆時針轉動，電機聯動絲桿轉動，閘板緩緩提起打開放料。當閘板完全打開觸碰到行程開關斷開電源電機停止轉動。當想關閉封料時扭動電源開關反方向，電機順時針轉動。電機聯動絲杠轉動，閘板緩緩落下關閉閘門起到封料作用。當閘板完全關閉時閘板觸碰到行程開關斷開電源電機停止轉動。插板閥就是這樣通過電機完成通過工作。電動插板閥也可以實現時間控制開啟關閉。
|
方口 |
高度 |
孔距 |
外徑 |
圓口 |
高度 |
孔距 |
外徑 |
螺栓孔 |
|
150 |
100 |
200 |
240 |
150 |
160 |
200 |
250 |
8-ф11 |
|
180 |
100 |
230 |
280 |
180 |
160 |
240 |
280 |
8-ф13 |
|
200 |
100 |
250 |
300 |
200 |
160 |
260 |
300 |
8-ф13 |
|
220 |
100 |
270 |
330 |
220 |
160 |
280 |
320 |
8-ф13 |
|
240 |
100 |
290 |
340 |
240 |
160 |
300 |
340 |
8-ф15 |
|
260 |
100 |
310 |
360 |
260 |
160 |
320 |
360 |
8-ф15 |
|
280 |
100 |
330 |
380 |
280 |
160 |
340 |
380 |
8-ф18 |
|
300 |
100 |
350 |
400 |
300 |
160 |
360 |
400 |
8-ф18 |
|
320 |
100 |
370 |
420 |
320 |
160 |
380 |
440 |
8-ф18 |
|
340 |
100 |
390 |
450 |
340 |
160 |
400 |
450 |
8-ф18 |
|
400 |
100 |
450 |
500 |
400 |
160 |
460 |
500 |
8-ф18 |
|
440 |
100 |
490 |
550 |
440 |
160 |
500 |
560 |
8-ф18 |
|
480 |
100 |
540 |
600 |
480 |
160 |
550 |
610 |
16-ф18 |
|
500 |
120 |
590 |
640 |
500 |
200 |
590 |
650 |
16-ф18 |
|
600 |
120 |
680 |
740 |
600 |
200 |
680 |
750 |
16-ф18 |
|
類別
|
A×A
|
B×B
|
C×C
|
L
|
H
|
n-d
|
重量
|
|
單向
|
200×200
|
256×256
|
296×296
|
820
|
100
|
8-Φ12
|
62
|
|
250×250
|
306×306
|
346×346
|
930
|
100
|
8-Φ14
|
70.5
|
|
|
300×300
|
356×356
|
396×396
|
1050
|
100
|
8-Φ14
|
81
|
|
|
400×400
|
456×456
|
496×496
|
1400
|
100
|
12-Φ14
|
114
|
|
|
450×450
|
510×510
|
556×556
|
1450
|
120
|
12-Φ18
|
130
|
|
|
500×500
|
560×560
|
606×606
|
1610
|
120
|
16-Φ18
|
147
|
|
|
雙向
|
600×600
|
660×660
|
706×706
|
1830
|
120
|
16-Φ18
|
169
|
|
700×700
|
770×770
|
820×820
|
2130
|
140
|
20-Φ18
|
236
|
|
|
800×800
|
870×870
|
920×920
|
2440
|
140
|
20-Φ18
|
303
|
|
|
900×900
|
974×974
|
1030×1030
|
2660
|
160
|
27-Φ23
|
424
|
|
|
1000×1000
|
10741074
|
1130×1130
|
2870
|
160
|
24-Φ23
|
636
|
|
|
說明
|
LMD-單向
|
I-手輪
|
距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度） |
||||
咨詢：LMD電動插板閥
