產品概述：

真空破壞閥廣泛應用于各種容易產生真空的系統，如消防、泳池、綠地噴灌、給排水、船塢、電廠、冶金、造船等領域，在系統形成負壓的時候及時吸入空氣保護系統，在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全。真空破壞器是安裝在儲罐上的防止產生負壓的通風裝置，可與呼吸閥配套使用，用于增加儲罐空氣吸入量破壞容器真空狀態以防儲罐抽癟，也可單獨使用。

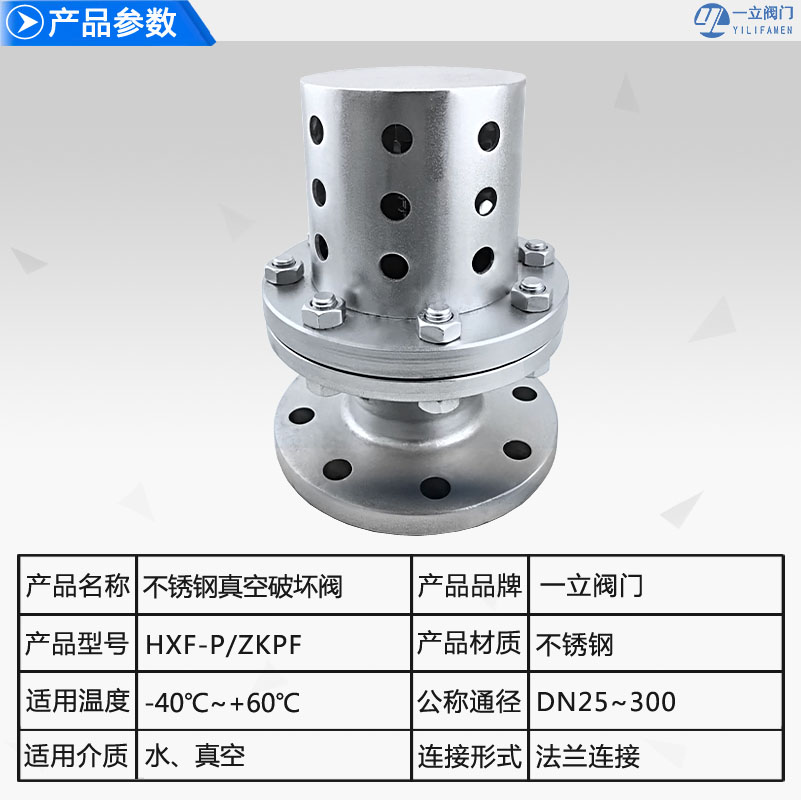

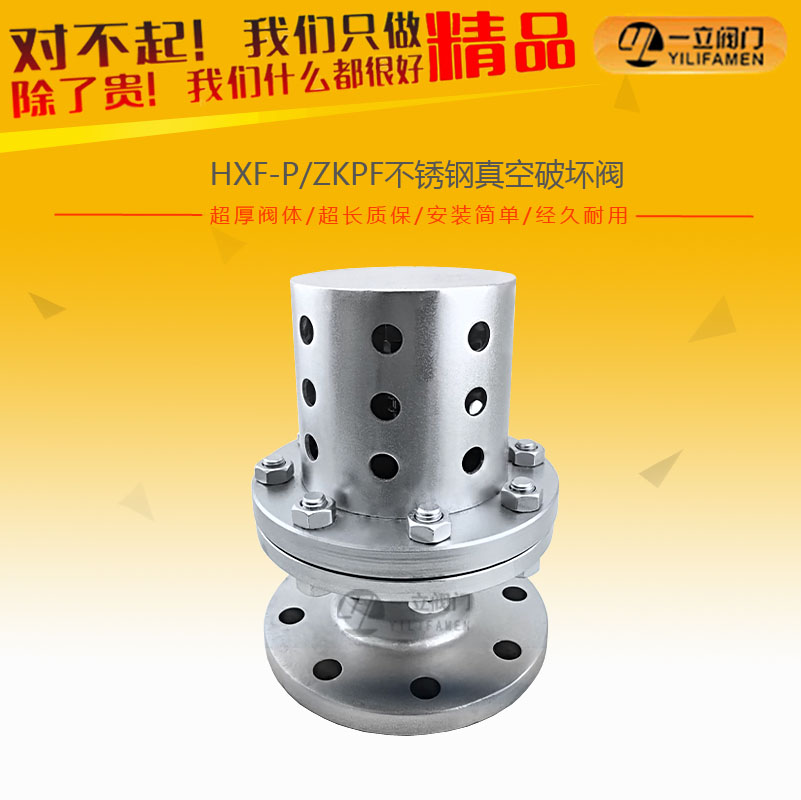

HXF-P又真空破壞閥叫真空破壞器是安裝在儲罐上的防止產生負壓的通風裝置，可與呼吸閥配套使用，用于增加儲罐空氣吸入量破壞容器真空狀態以防儲罐抽癟，也可單獨使用。
ZKPF真空破壞閥（Vacuum Breaker Valve）是一種安全閥。主要用于容器或管道中，在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全。

產品特點：


1、真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍 時，閥門開始開啟，向管內補氣。

2、本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。

3、出廠時，按閥門開始開啟真空度調整好，（特殊要求時請注明。）

工作原理：


當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封。
真空破壞閥包括閥體，閥體上端設有進氣口閥體下端設有出氣口，在閥體內裝設有相互配合閥座和閥瓣其特征在于：閥瓣通過閥瓣臂與閥體連接，閥體通過連接臂連接有重錘閥瓣臂和連接臂具有共同的支點，支點設置在閥體上閥瓣通過閥瓣臂與設置在閥體上的閥軸固定連接，閥軸與閥體旋轉連接、閥軸通過連接臂與重錘固定連接。閥瓣通過閥瓣臂與設置在閥體上的閥軸旋轉連接、閥瓣臂通過連接臂與重錘固定連接。在正常情況下重錘的重力力矩與閥體的內部壓力作用大于閥瓣重力的作用閥瓣在閥座上保持關閉狀態；而且還具有自密封功能，即閥體內部壓力越大閥瓣的關閉越嚴。當系統停泵或緊急事故如停電時管線中的水流在自身動能、勢能以及管線高程作用下流動，在管線拐點位置因流速不均形成管線負壓。當管道或閥體內部里的壓力降低到某一點時閥瓣上的大氣壓力會打破了杠桿上的力矩平衡則閥瓣會旋轉打開，大氣隨之通過閥體的進氣口進入閥體內部彌補真空以確保系統免受真空壓力的損害。當閥體內部壓力恢復正常后閥瓣又在重錘的重力作用下自動關閉。結構簡單設計合理是一種在系統內形成真空時可迅速開啟閥座向系統加氣的真空破壞閥。

應用原理：


真空破壞閥用于自動消除給水管道內真空，有效防止虹吸回流，消除回流污染。回流污染對水質影響甚大，嚴重時甚至危及生命。所以現在供水規范規定必須設置真空破壞閥。常用的有大氣型，壓力型和軟管型。真空破壞閥可在給水管內壓力小于大氣壓時導入大氣消除真空。達到平衡后自動關閉，有利的保護了系統。真空破壞閥就是在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生癟、凹裂等現象，以保護設備的安全。

ZKPF真空破壞閥分類：


ZKPF真空破壞閥第一種

種真空破壞閥安裝在容器罐頂部起呼氣和吸氣的作用。

當容器的壓力達到負20毫米水柱時，真空破壞閥的負壓盤被真空吸上去，大氣進入容器中，破壞真空。當容器的壓力達到正150毫米水柱時，它的正壓盤被容器中的氣壓頂上去，氣流通過閥體流到外界。


ZKPF真空破壞閥第二種

真空破壞閥安裝在容器罐上或者管道上方起吸氣破壞真空的作用。它安裝在容器罐的頂部或者管道上方。

當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封。


ZKPF真空破壞閥第三種

第三種真空破壞閥屬氣壓式閥門，在虹吸式輸水管道起

快速閘門的作用。它安裝在輸水管道的制高點。防止水流倒灌會產生主機的葉輪飛逸的事件，故它是保護主機安全運行不可缺少的重要設備。

水泵停機時，控制氣源三位二通電磁閥也要同步工作，把電磁閥轉換到連接壓縮空氣位，此時壓縮空氣進入氣缸內，推動氣缸的活塞上升，升到頂部觸動行程開關，給控制室信號，此時真空破壞閥已經打開，停止電磁閥供氣電路，由于管道內負壓作用，大氣通過吸氣網急速涌入閥體—破壞虹吸—實現分流退水。在水泵啟動前，需要關閉真空破壞閥門，控制氣源三位二通電磁閥轉換到連接外大氣位，此時氣缸內的空氣排到外面了，活塞在壓縮彈簧和閥板的自重下，往下壓，閥門關閉了。


安裝與保養：


真空破壞閥的安裝：

1、真空破壞閥的進氣口應向下，所以需垂直安裝。

2、真空破壞閥應安裝在管道的頂端，大氣型真空破壞閥應高出出水口最高溢流水位150mm以上；壓力型真空破壞閥應高出出水口最高溢流水位300mm以上。

3、軟管型真空破壞閥安裝高度應設置在距地面1000mm以上；用于固定器具的（澡盆或洗衣機），應高出其最高溢流水位150mm以上。

4、有凍結可能時，其進水管的最低位置宜設置放空泄水閥。

5、設有排氣閥時，真空破壞閥應設置在排氣閥的下側。

6、在真空破壞閥的設置場所應有可靠地面排水措施。

安裝注意：

1、真空閥必須安裝在容器上方的連接法蘭上，法蘭連接參數一般按照國標GB4216.4標準執行。

2、閥門與主管道法蘭之間連接必須加裝密封墊，擰緊螺栓。

3、閥門安裝方向，手動緊急開閥應在易于操作的部位，兩邊不能有障礙物。

4、安裝完畢后應去掉真空閥的的防塵蓋。


維修與保養：

為了確保真空破壞閥達到設計和使用要求，要沒隔六個月檢查和保養。打開上蓋，檢查負壓盤動作是否靈活，有無阻現象或者變形。重新安裝壓力盤時候要保證接觸面的嚴密，導桿的靈活。操作壓力是否在正常值。
