詳細介紹：
適用介質：液體、水、熱水、氣、油、瓦斯等介質溫度：-5~80℃動作方式：直動式，分步直動式工作壓力：常閉式：0~10 kgf/cm2; 常開式：0~6 kgf/cm2 閥體材質：黃銅（鍛造）、不銹鋼（精密鑄造）膜片式密封，膜片材質：丁腈橡膠（NBR）線圈保護等級： 鐵殼線圈IP54特殊訂貨：※如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質溫度可達到130℃；※如您選購三元乙丙膠膜片（EPDM）則注明E，其介質溫度可達到110℃.※如在食品機械和飲用水上使用，可在訂貨時提出，使用硅橡膠膜片?！缒枰ぷ鲏毫?2 kgf/cm2可在訂貨中提出，需安裝手動裝置的可在訂貨時提出。

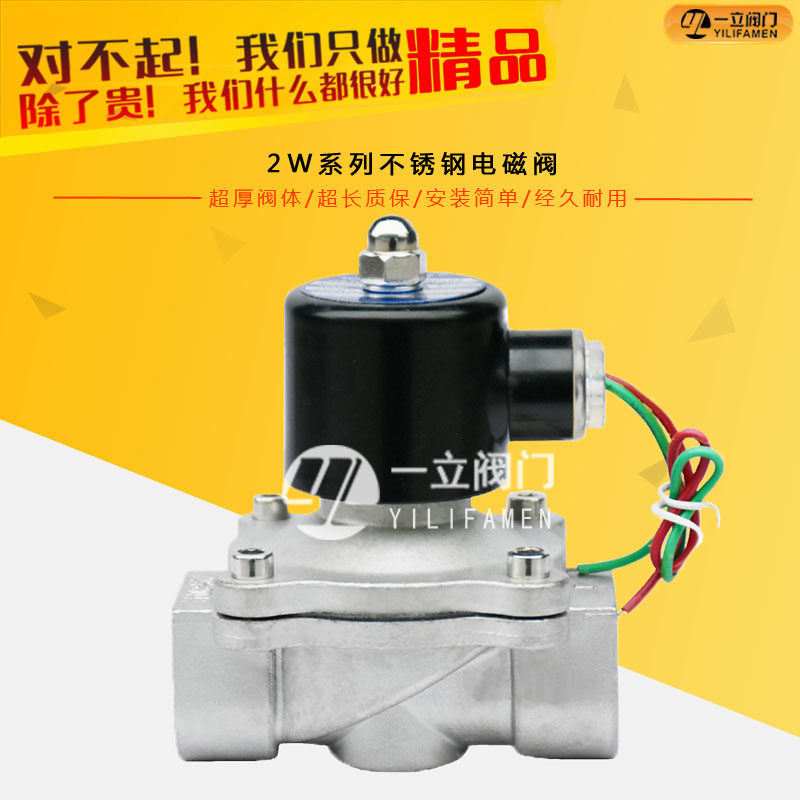

2W系列電磁閥產品特點：
1.采用直動式膜片結構無壓力啟動，擴充了其使用領域。
2.采用平板式膜片結構啟閉可靠，并增強了該產品的使用壽命。
3.選用塑封線圈可提高該產品在眾多環境下的安全使用。
2W系列電磁閥型號說明：

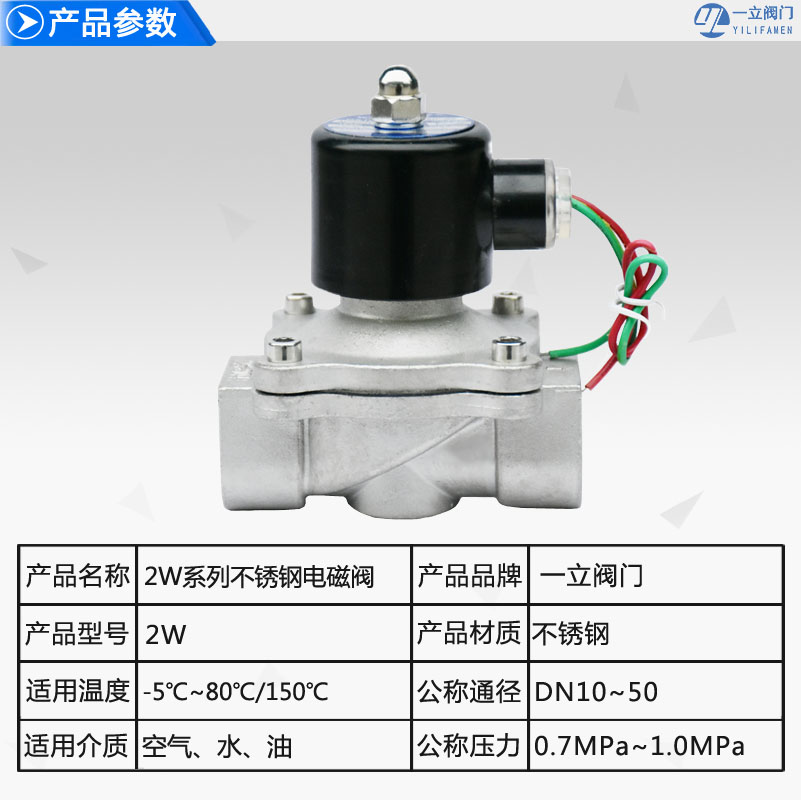

2W系列電磁閥技術參數：
|
型號 |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
工作介質 |
空氣，水，油 |
|
動作方式 |
直動式 |
|
型式 |
常閉式 |
|
流量孔徑 mm |
16 |
20 |
25 |
35 |
40 |
50 |
|
CV值 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
接管口徑 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
使用流體粘滯度 |
20CST以下 |
|
使用壓力 |
空氣: 0~1.0Mpa , 水: 0~0.7Mpa ,油: 0~0.7Mpa |
|
最大耐壓力 |
1.0Mpa |
|
工作溫度 |
NBR：-5~80℃ VITON：-5~150℃ |
|
使用電壓范圍 |
±10% |
|
本體材質 |
黃銅 |
|
油封材質 |
NBR 或 VITON |
安裝須知：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
使用保養：
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
