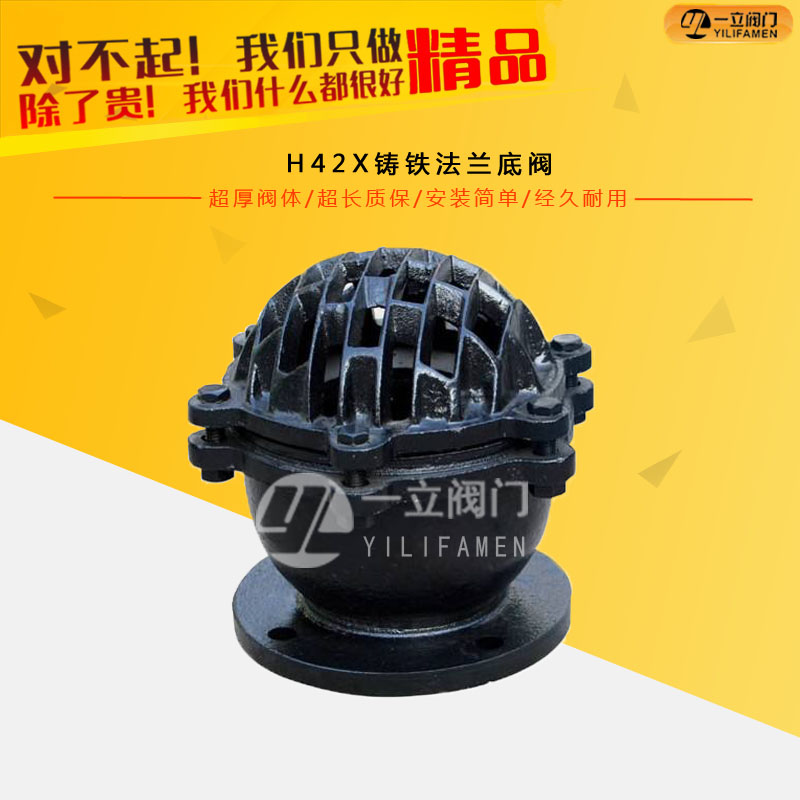

H42X鑄鐵法蘭底閥

  • 介紹 底閥是一種節約能源的閥一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源起著只進不出的功能.閥蓋上有很多個進水品和加強筋起到了不易堵塞主要應用在抽水的管路
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品介紹：

底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接. 　　底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用. 　　1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥； 　　2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質； 　　3、一般在公稱通經50mm的水平管道上都應選用立式升降止回閥；
      不裝底閥，泵一旦停下來，吸水管的水就會全部漏光，就得重新灌水，為了減少這個麻煩，就裝個底閥，避免水漏光而重新灌水。從節能的觀點看，這對節能非常不利，因為底閥的水頭損失系數很大，說簡單點就是它的阻力很大，很耗能量，所以對節能很不利?，F(xiàn)在的新型產品要好一點，但阻力仍很大。如果采用負吸式的（水泵高程比吸水水面高程低）就不需要底閥了。
H42X鑄鐵底閥，應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。
底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水品和加強筋，起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用?？趶接袉伟?，雙瓣，多瓣型。有法蘭連接和螺紋連接。

結構原理：

底閥由閥底，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

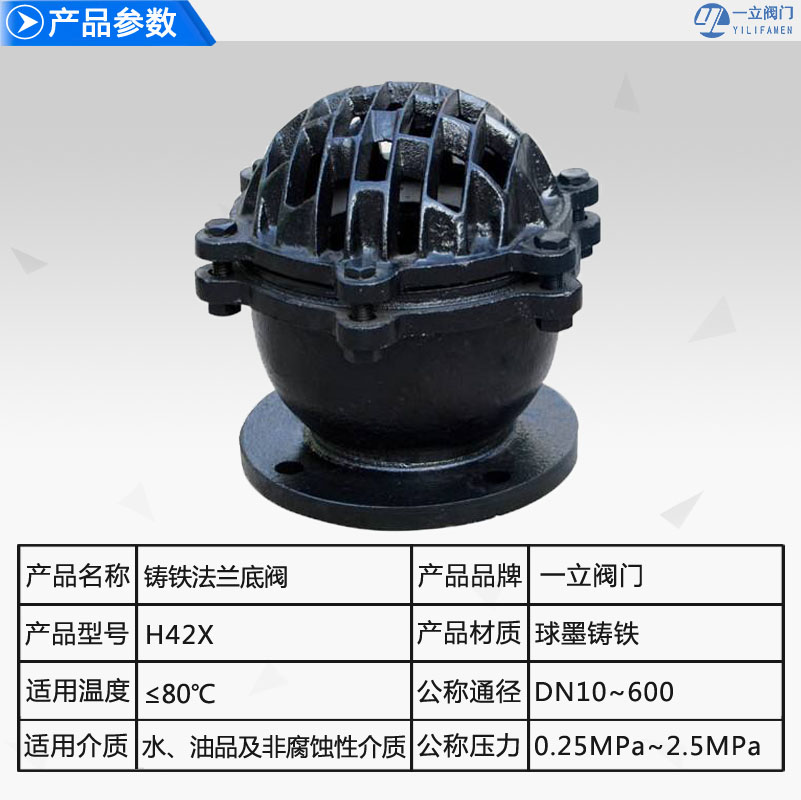

產品參數；

底閥 型號：H42X

底閥 公稱通徑：50MM-600MM

底閥 使用壓力：0.25MPA-2.5MPA

底閥連接方式：法蘭連接

底閥形式：自動

底閥 主要功能：防止介質回流

底閥 使用介質：水系統

底閥 材質：鑄鐵  鑄鋼  不銹鋼

底閥標準：機械部標準或定做非標

性能規范：

適用介質：水、油、及非腐蝕性介質

適用溫度：≤80 ℃

主要密封材料：灰鑄鐵、丁腈橡膠

執行標準：Q/12 NJ3583-2001

試驗標準：GB/T13927-1992

主要零件：

零件名稱

材料

閥體、閥蓋、閥瓣

灰鑄鐵

密封圈

橡膠

墊片

石棉板
結構圖：


主要外形尺：


in 公稱通徑  10kg=1.0MPa 公稱通徑  16kg=1.6MPa
法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度 法蘭外徑 螺栓孔距 螺栓直徑 螺栓孔數 法蘭厚度
3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14
1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14
3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16
1 DN25 115 85 14 4 16 DN25 115 85 14 4 16
11/4 DN32 140 100 18 4 18 DN32 140 100 18 4 18
11/2 DN40 150 110 18 4 18 DN40 150 110 18 4 18
2 DN50 165 125 18 4 20 DN50 165 125 18 4 20
21/2 DN65 185 145 18 4 20 DN65 185 145 18 4 20
3 DN80 200 160 18 8 20 DN80 200 160 18 8 20
31/2 DN100 220 180 18 8 22 DN100 220 180 18 8 22
4 DN125 250 210 18 8 22 DN125 250 210 18 8 22
5 DN150 285 240 22 8 24 DN150 285 240 22 8 24
6 DN200 340 295 22 8 24 DN200 340 295 22 8 26
8 DN250 395 350 22 12 26 DN250 405 355 26 12 29
10 DN300 445 400 22 12 28 DN300 460 410 26 12 32
12 DN350 505 460 22 16 30 DN350 520 470 26 16 35
14 DN400 565 515 26 16 32 DN400 580 525 30 16 38
16 DN450 615 565 26 20 35 DN450 640 585 30 20 42
18 DN500 670 620 26 20 38 DN500 715 650 33 20 46
20 DN600 780 725 26 20 42 DN600 840 770 36 20 52

注：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【H42X鑄鐵底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
