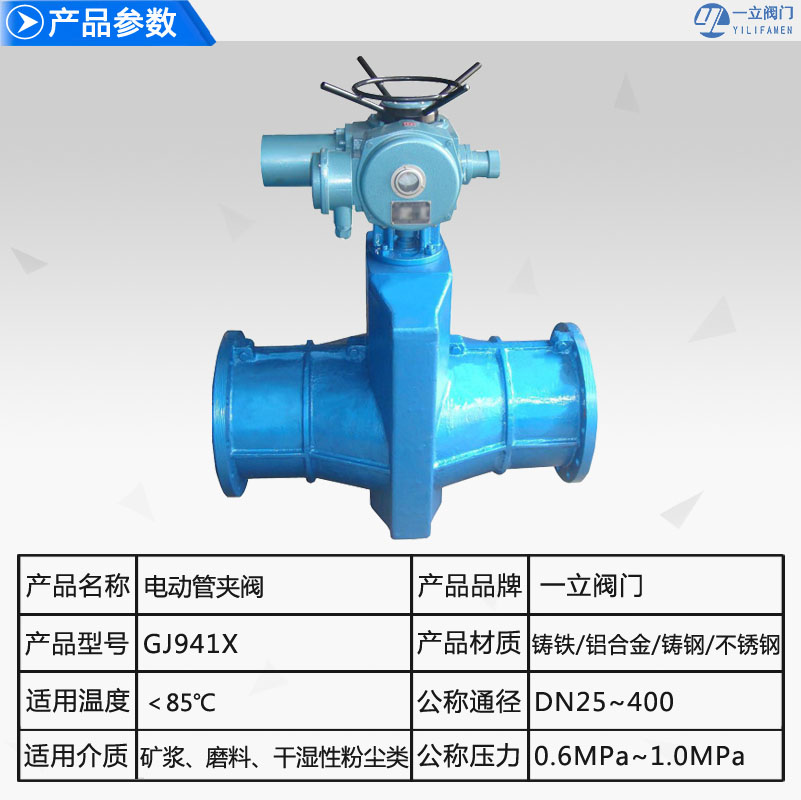

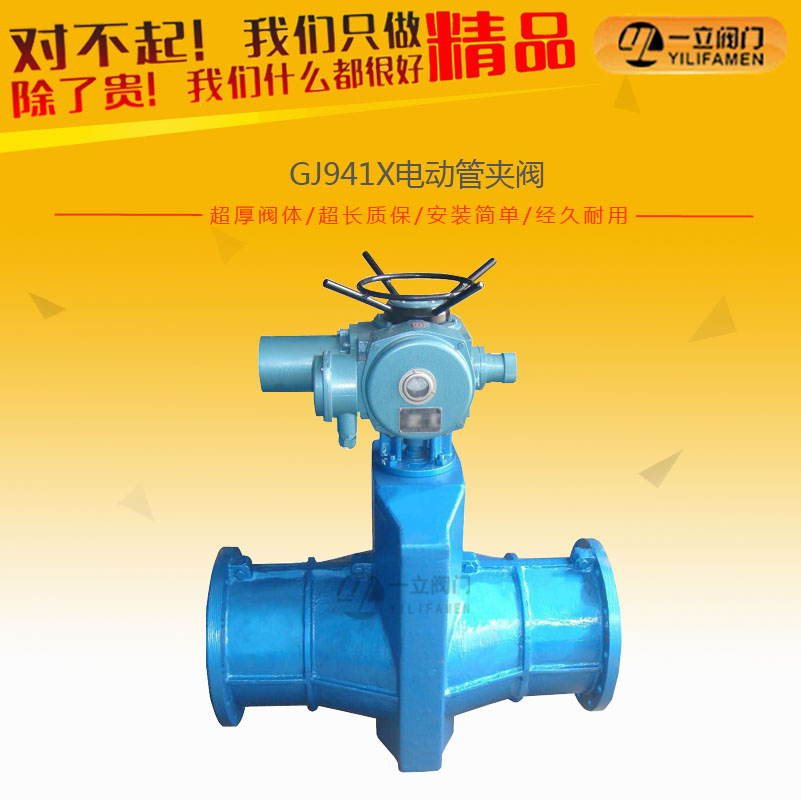

GJ941X電動管夾閥

  • 產品概述： GJ941X-6L、GJ941X-6C、GJ941X-6P電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

GJ941X-6L、GJ941X-6C、GJ941X-6P電動管夾閥是由電動執行器及左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。GJ941X電動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可控制管路濃度砂粒狀流量與截止。

結構特點：
由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好，閥體可較長時間使用。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

工作原理：
通電后，電動執行器帶動閥桿工作，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。

零件材料：

閥體

橡膠套管

大小閥桿

壓桿、手輪、拉桿

托架

鑄鐵,鋁合金,鑄鋼,不銹鋼

橡膠

鑄銅、碳鋼

鑄鐵

球磨鑄鐵

技術參數：

產品名稱
GJ941X電動管夾閥
產品型號
GJ941X
公稱通徑
DN50-400mm
壓力范圍
1.6MPa
閥體材質
鑄鐵、鋁合金、碳鋼、不銹鋼

公稱通徑

適用溫度

公稱壓力

適用介質

DN25—150

小于85℃

1.0Mpa

礦漿、磨料、干濕性粉塵類

DN200~500

0.6Mpa

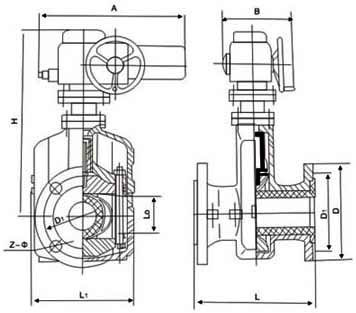

結構圖：



連接尺寸：

公稱

公稱

工作

L

L1

L0

D

D1

Z-Φ

H

電動裝置

通徑

壓力

壓力

型號

A

B

D0

kw

（DN）

（MPa）

（MPa）

25

0.6

0.6

160

124

31

115

85

4-14



ZA5-14

443

133



0.12

32

165

145

40

*140

100

4-18













40

190

157

50

*150

110

4-18













50

210

160

60

160

125

4-18



ZA10-18

552

425



0.25

65

250

199

74

180

145

4-18



ZA15-15

552

425

305

0.37

80

300

222

88

195

160

4-18



ZA30-18

552

425

305

0.75

100

350

250

106

215

180

8-18



ZA30-18

552

425

305

0.75

125

430

318

134

245

210

8-18









305



150

500

350

158

280

240

8-23

1000











200

0.4

0.4

650

446

206

335

295

8-23

1174

ZA14-18

766

390

305

1.1

250

800

516

256

*395

350

12-23













300

950

562

304

*445

400

12-23













采用標準設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa

安裝與維護：
1、本閥門在管道上任意安裝，沒有介質流向限制。
2、本閥門維護成本低，沒有需要定期更換的閥座、密封填料、密封圈或伸縮管。
3、膠管是管夾閥需要更換的零件，一旦更換了膠管，閥門就像新閥門一樣。
4、本閥門很少需要其他零件庫存，一般建議客戶購買本閥門的時候多備幾條膠管。
