一、簡介：

柱塞式取樣閥，特別適用于結晶反應釜取樣閥門，是化工企業生產，特料檢驗是否到達要求而特別設計的。柱塞式取樣閥密封溫度可達230℃、550℃,可根據安裝需要設計外塞露長度，確保容器取樣口粘度大的物料不堵，是一種較理想的了取樣裝置。該材料可選擇304、316L，性能及外觀完全可以與國外產品媲美。

大工作壓力 16PN

大工作溫度 230℃-550℃（根據使用條件）

隔膜材料 PTFE\石墨

閥體材料 304/316L

接口方式 螺紋、法蘭

結構形式 雙密封結構，無死角

柱塞式取樣閥為雙密封柱塞型取樣閥特別適用易結晶工況的反應釜取樣檢驗的專用閥門，是化工生產中常用到的一種檢驗閥門，是生產中放取一定物料檢驗是否達到要求而特別設制的。此閥安裝部位不同，有著不同名稱。比如安裝在罐底可做為排泄閥；裝在側面，可做為進料閥；安裝在管道上可做為噴射閥和取樣閥 ；安裝在管線上：可做為無死區切斷閥。柱塞式取樣閥屬于柱塞閥中一種體形結構最小的閥之一。此閥操作方便，開啟自由，運動靈活可靠，柱塞裝配維修簡單，密封結構合理，上下密封圈更換方便，適合排放沉積物或粘稠的流體。廣泛應用在化工、制藥、農藥、染料、食品加工行業等。

二、結構特點：
柱塞式取樣閥主要由閥體、閥蓋、閥柱、閥筒、上密封圈、下密封圈、封圈壓蓋、手柄等零件組成。該產品采用硅熔膠精密鑄造。閥體采用304不銹鋼一次澆鑄成型，無連接縫隙與焊縫。柱塞式取樣閥前，應先在管道或槽體安裝部位安裝一個內絲小短管，將柱塞式取樣閥按閥頭方向插入管道或槽體內，然后在外側進行焊接。這種連接方法比較簡單，取樣閥前裝一個小短管，更有利于其性能的發揮。絲口連接方式時，取樣閥前的小短管要盡量地短些，只要不影響與取樣閥的連接就可以了。因此，沒有連接方面的問題。真正的雙密封系統，可避免泄漏的發生。密封最高溫度可達250?？梢愿鶕?jù)安裝需要設計塞外露長度，和保溫外殼，確保容器取樣口管路無堵料，但對粘度大的物料也不易堵，是一種較理想的取樣裝置?；钊麍A柱度精度高，保證活塞全行程運動順暢，同時無阻塞，無泄漏。靜態密封圈防止泄漏，并且在活塞運動時可以清除活塞上的沉淀物，防止阻塞發生。它的特點是有一個向管道內推入的圓柱頭，這是它與其他閥門的不同之處，因而稱之為內推閥。由于閥頭呈圓柱形，閥頭向閥內開啟后就產生了一個圓柱形的開啟面，便于物料流出，當管內有結疤時，閥頭的推力足以將結疤壓碎。另外，由于閥頭伸入閥前的短管，而短管與管道或容器相連，這就防止了物料在短管內的堵塞。此閥采用徑向閥柱密封圈，閥筒與閥體精確對位，及上下密封圈與閥柱的側面密封性良好。雙密封柱塞型取樣閥門不會發生卡死現象，不會有阻塞情況出現。我們的特殊活塞設計可以使活塞深入到容器中。柱塞式取樣閥進出口為60度閥，形態如“Ｙ”字。通?？煞Q(chēng)Ｙ型閥或角閥，也可屬于角閥中的一種特殊閥。此閥通常進口為外絲，出口為內絲。精小形閥閥柱采用兩段Ｔ型槽連接，閥柱螺紋部與閥柱螺母相配，閥柱螺母靠螺紋旋緊在閥蓋上，然后用銷釘固定。閥柱和手柄采用四方連接，然后用螺母壓緊，這樣旋轉手柄就可以開啟或關閉閥門。

三、工作原理：

取完樣后，單手緊握住手柄順時針旋轉，手柄帶動閥柱，閥頭就會向管道內推入，閥門關閉，閥柱充滿整個閥體；取樣時，逆時針旋轉手柄，閥頭向閥內回縮到閥筒出口角度位，保證最大流量，同時清除沉淀物，閥門開啟。取樣閥的閥頭是一種可更換的部件，因而維護起來比較方便。其大優點是不易堵塞，避免了清理取樣閥存在的危險；而且保證了取樣的正常進行。在工業生產中有時手工操作是很危險的，而且為了實現自動化取樣，需要一種能遠程操作、自動控制的裝置來驅動取樣閥的開或關狀態。將取樣閥的手柄取下，安裝上電磁驅動裝置或氣動驅動裝置，就能實現這一要求。由于取樣閥只有開、關兩個狀態，沒有處于開、關之間的中間狀態因而所需要的電磁驅動裝置或氣動驅動裝置也是比較簡單的。

四、非標定制

柱塞式取樣閥主要采用不銹鋼304、316材質，也可根據客戶的要求或是根據介質腐蝕性的強度來選擇加工訂做。

可以定制不銹鋼316L或是因科鎳合金等特殊材質，訂做時請?zhí)峁┰敿?xì)參數及工況要求，安裝在什么設備上？取樣介質？工作溫度等等。

不銹鋼柱塞式取樣閥廣泛適用于化工生產行業，原理為柱塞型閥門，真正的雙密封系統(Dual Seal),可避免泄漏的發生.密封最高溫度可達450.可以根據安裝需要設計塞外露長度,和保溫外殼,確保容器取樣口管路無集料,但對粘度大的物料也不易堵，是一種較理想的取樣裝置

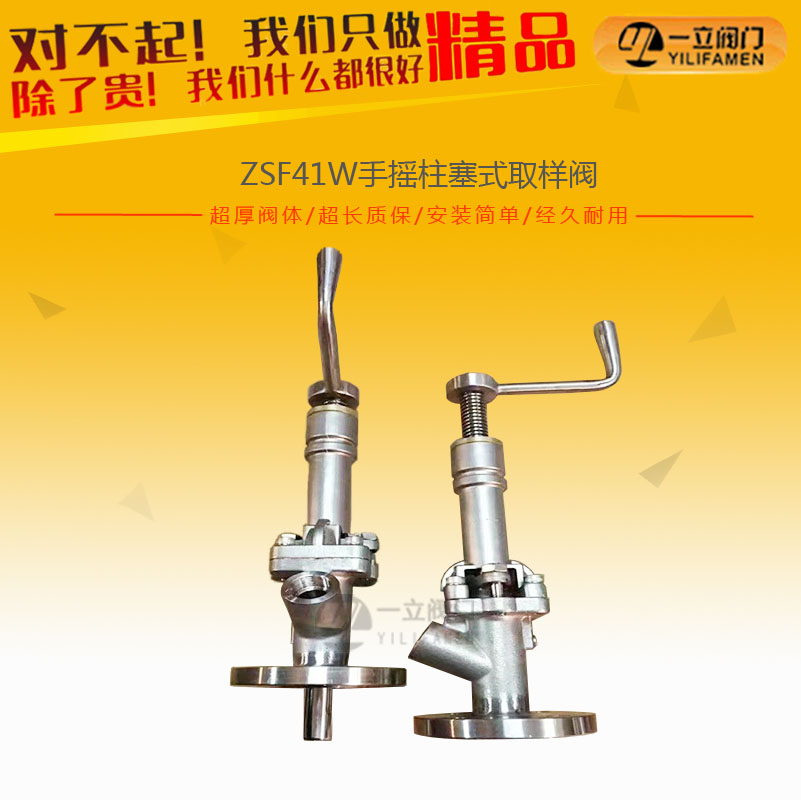

五、小樣圖：
