浙江一立閥門有限公司是一家專業研發、銷售各類通用閥門產品的制造型企業，歡迎咨詢考察！ 收藏本站產品中心 聯系我們

專業流體成套閥門設備供應商

國內外閥門行業引領者

全國服務熱線：

0577-67313796

prevnext

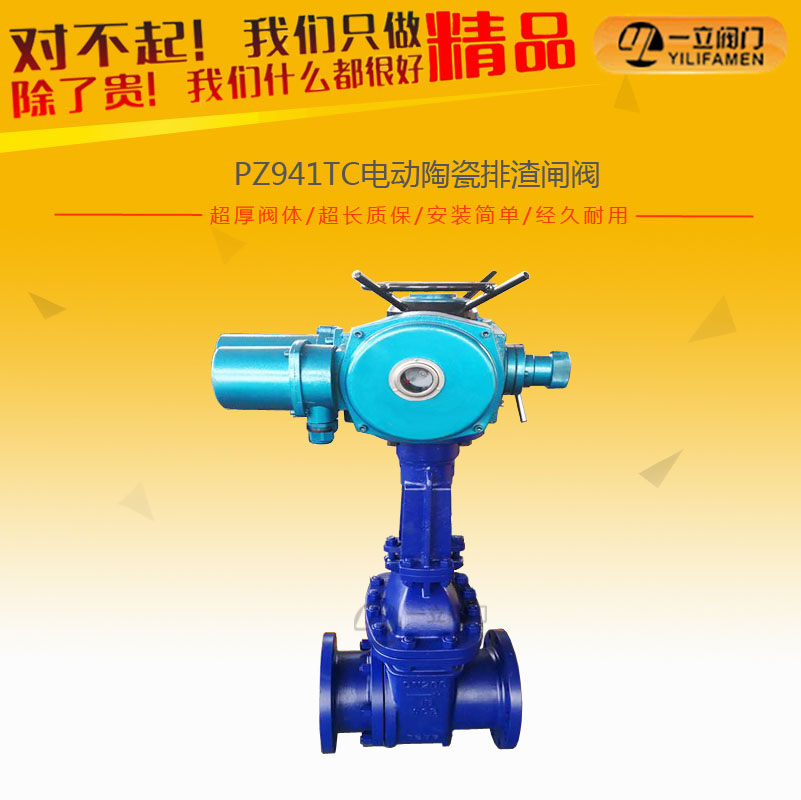

PZ941TC電動陶瓷排渣閘閥

  • 產品概述： PZ941TC電動耐磨陶瓷排渣閥適合用于液、固混合介質，特殊的結構設計，排渣效果非常好，閥體內不積渣，關閉嚴密。閘板、閥座密封面材料均采用陶瓷制造，提高了耐磨性
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

PZ941TC電動耐磨陶瓷排渣閥適合用于液、固混合介質，特殊的結構設計，排渣效果非常好，閥體內不積渣，關閉嚴密。閘板、閥座密封面材料均采用陶瓷制造，提高了耐磨性和耐腐性，大大延長了閥門使用壽命。該閥門適用于電力、石化、冶金、礦山、輸煤廠、水泥廠、水處理廠等行業，尤其適用于磨損嚴重的灰漿、灰渣管路輸送系統。
PZ941TC電動耐磨陶瓷排渣閥適用于公稱壓力P N 1.0～4.0Mpa，工作溫度0～100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中聽介質，適用介質為：灰水混合物，渣水混合物。

結構優勢與特點：


1、 采用中法蘭螺栓連接，支管兩端為法蘭連接結構。

2、 啟閉件采用半密封副強制密封，性能優良。

3、 密封副材料為耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。

4、 閥體出流道線型合理，不存渣，啟閉靈活，不卡阻。

5、 閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。

6、 中大口徑設置滾動軸承，啟閉輕松。


產品優點：

PZ941TC電動耐磨陶瓷排渣閥主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況，陶瓷閥更顯示出它卓越的性能。

PZ941TC電動耐磨陶瓷排渣閥能滿足高磨損、強腐蝕的使用環境，尤其突出的特點是超長的使用壽命，陶瓷閥門的性能價格比遠遠優于其它同類金屬閥門。


工作原理：

PZ941TC-10C電動陶瓷排渣閥 PZ41TC-16C耐磨陶瓷排渣閘閥工作原理同陶瓷閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。排渣閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。

性能特點：

1.出口部位采用流線型設計，可以有效防止積渣，閥體下部分帶有排渣口，在關閉的情況下由于管道壓力沖向排渣口使渣子徹底排出，不會有灰渣留在閥底,使閘板完全密封。主要適用于DN50-600mm，PN10-40的灰渣水混合物工況，渣水比>1:5，粒度≤5mm
2.閘板、閥座密封面材料均采用結構陶瓷制造，具有耐磨、抗熱震、抗熱蠕變、抗汽蝕、水錘等優良性能，大大延長了閥門的使用壽命；
3.專門針對固液兩相流工礦介質管道設計制造的，具備關斷或關斷+節流的雙重使用功能，與常規漿液閥相比，更具針對性，更耐壓；
4，采用雙面密封、達到雙面耐磨的效果，閥門內腔沖刷過流處襯有陶瓷片，閥座陶瓷密封環內徑處具有保護唇結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環，與常規排渣漿液閥相比，更耐磨、耐腐蝕、耐沖擊、使用壽命長；
5.可以采用手動、電動、氣動、電液動、傘齒輪傳動等多種驅動方式，滿足不同客戶需求,電動驅動閥門可有效實現遠程控制及開度指示,閥門若節流使用開度遠程調整誤差可控制在1.00mm之內，運行時自鎖性能良好。

性能規范：

設計與制造

GB/T12224

連接端尺寸

結構長度

GB/T 12221

法蘭尺寸

GB/T 9113.1

檢驗與試驗

GB/T 9092

材料

碳鋼

GB/T 12229

不銹鋼

GB/T 12230

標志

GB/T 12220

供貨

GB/T 12252

零部件材料：

序號

名稱

材料

序號

名稱

材料

1

右閥體

WCB

8

閥蓋

WCB

2

左閥體

WCB

9

填料

石墨

3

閘板

WCB 結構陶瓷

10

支架

WCB

4

閥座

結構陶瓷

11

填料壓板

WCB

5

閥桿

2Cr13

12

軸承

柔性石墨

6

螺栓

25#

13

閥桿螺母

青銅

7

螺母

25#

14

電動裝置

組合件

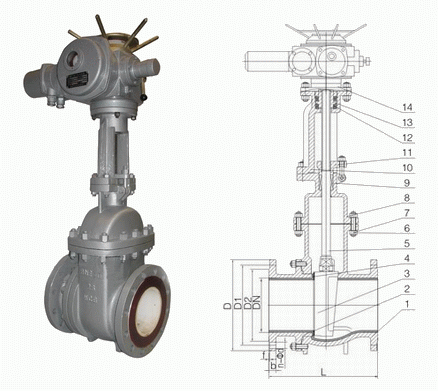

結構圖：



連接尺寸：

公稱壓力

PN（MPa）

公稱通徑

DN（mm）

尺寸

重量

L

D

D1

D2

D6



f

f2

z-d

H

H1

H2

D0

手動

電動

1.0

50

250

160

125

100

-

18

3

-

4-18

335

385

640

200

34

88

65

265

180

145

120

-

20

3

-

4-18

360

435

670

220

38

92

80

280

195

160

135

-

20

3

-

4-18

415

495

720

240

46

100

100

300

215

180

155

-

22

3

-

8-18

490

590

790

260

70

114

125

325

245

210

185

-

24

3

-

8-18

552

677

852

280

100

164

150

350

280

240

210

-

24

3

-

8-23

600

755

900

300

125

179

200

400

335

295

265

-

24

3

-

8-23

780

980

1070

350

207

267

250

450

390

350

320

-

26

4

-

12-23

860

1110

1150

400

279

339

300

500

440

400

368

-

28

4

-

12-23

1010

1310

1300

450

392

492

350

550

500

460

428

-

28

4

-

16-23

1160

1510

1450

500

537

665

400

600

565

515

482

-

30

4

-

16-25

1400

1800

1775

550

680

812

450

650

615

565

532

-

30

4

-

20-25

1500

1950

1875

600

850

982

500

700

670

620

585

-

32

4

-

20-25

1600

2100

1968

700

1100

1345

600

800

780

725

685

-

36

5

-

20-30





DN

PN(Mpa)

L

D

D1

C

H

n-d

50

1.6

250

165

125

20

335

4-Φ18

80

280

200

160

20

510

8-Φ18

100

300

220

180

22

685

8-Φ18

125

325

250

210

22

730

8-Φ18

150

350

285

240

24

790

8-Φ22

200

400

340

295

24

885

12-Φ22

250

450

405

355

26

1015

12-Φ26

300

500

460

410

28

1190

12-Φ26

350

550

520

470

30

1350

16-Φ26

400

600

580

525

32

1460

16-Φ30

DN

PN(Mpa)

L

D

D1

C

H

n-d

50

2.5

250

165

125

20

345

4-Φ18

80

280

200

160

24

520

8-Φ18

100

300

235

190

24

695

8-Φ22

150

350

300

250

28

810

8-Φ26

200

400

360

310

30

955

12-Φ26

250

450

425

370

32

1100

12-Φ30

300

500

485

430

34

1240

16-Φ30

350

550

555

490

38

1410

16-Φ33

DN

PN(Mpa)

L

D

D1

C

H

n-d

50

4.0

250

165

125

20

355

4-Φ18

80

310

200

160

24

540

8-Φ18

100

335

235

190

24

720

8-Φ22

150

450

300

250

28

820

8-Φ26

200

550

375

320

34

965

12-Φ30

250

650

450

385

38

1050

12-Φ33

300

750

515

450

42

1200

16-Φ33

咨詢：PZ941TC電動陶瓷排渣閘閥
