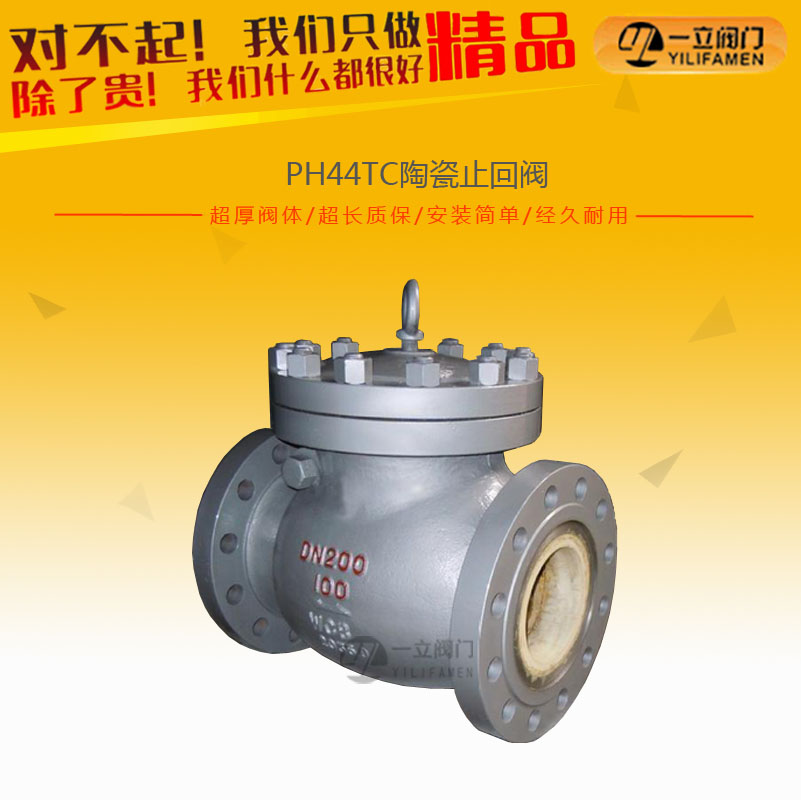

PH44TC陶瓷止回閥

  • 產品概述： PH44TC耐磨陶瓷排渣止回閥啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

PH44TC耐磨陶瓷排渣止回閥啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。陶瓷排渣止回閥選用了增韌陶瓷材料作為密封材料，耐腐蝕、耐高溫、耐磨損及耐沖蝕等性能更佳。適用于不超過6.4mpa、工作溫度≤200℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。

產品特點：

1、該閥門用于輸送渣水混合物介質的管路上作為止回裝置。
2、排渣閥閥體部分壁厚加耐磨陶瓷，耐磨性特強。
3、排渣閥為平行式閘板結構，密封可靠，啟閉輕便，檢修方便。
4、適用介質：灰渣水混合物，渣水比≥1:6，zui大粒度≤50mm。

工作原理：

PH44TC耐磨陶瓷排渣止回閥防止介質倒流的自動閥門，流體從進口側流向出口側。止回閥的閥瓣在流體壓力的作用下開啟，介質倒流是靠閥瓣的自重或輔助機構自動關閉，以防止介質倒流保護設備的政策運行。

產品應用：

陶瓷排渣止回閥主要適用于不超過6.4mpa、工作溫度≤200℃的礦山、冶金、電力、化工、污水排放等行業輸送礦漿、砂漿、污水。

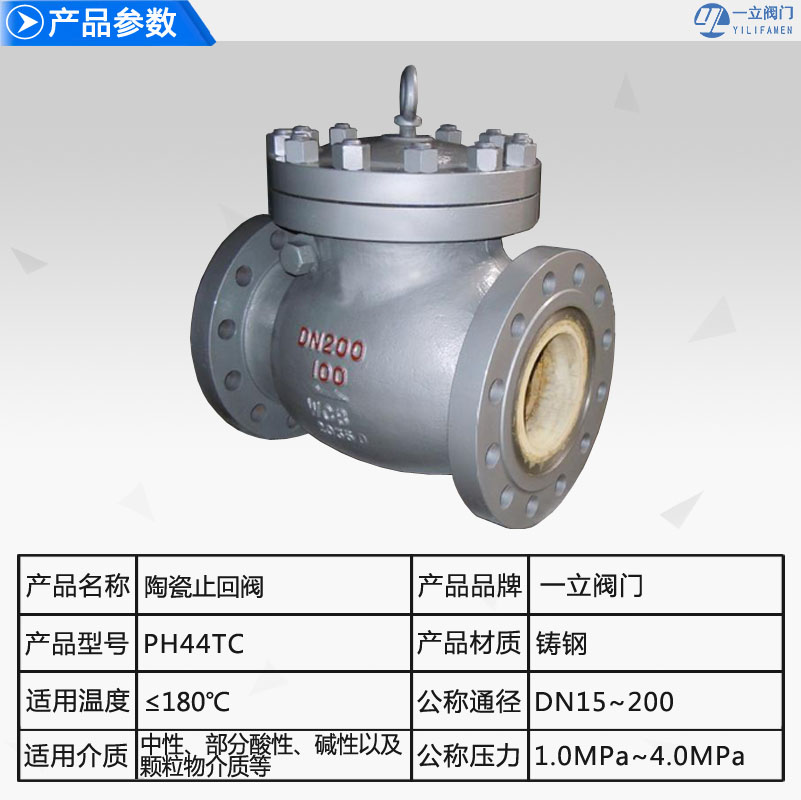

性能參數：

型號

公稱壓力
PN/MPa

試驗壓力/MPa

工作溫度/℃

工作壓力/MPa

適用介質

殼體

密封

PH44H-10C

 1.0

1.5

1.1

≤200

10

灰渣
混合物

PH44H-16C

1.6

2.4

1.76

16

PH44H-25

2.5

3.8

2.8

25

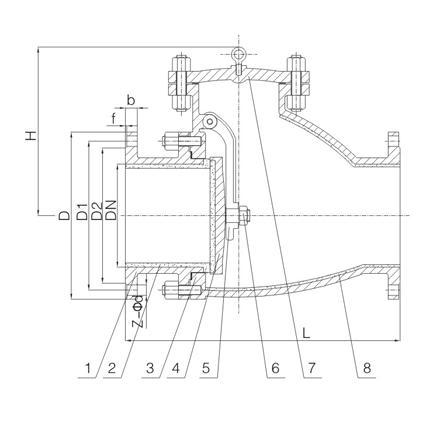

結構圖：


零部件材料：


序號

名稱

材料

1

閥體

WCB

2

閥座

結構陶瓷

3

主體

WCB

4

閥板

WCB+結構陶瓷

5

搖桿

WCB

6

螺母

25

7

閥蓋

WCB

8

流道

結構陶瓷




連接尺寸：


DN

 PN(Mpa)

 L

 D

 D1

 D2

 C

 H

 Z-Φd

 100

 1.0

 292

 220

180

 156

22

 270

8-Φ18

 125

 330

 250

210

 184

 22

 280

8-Φ18

 150

 356

 285

 240

 211

 24

 290

8-Φ22

 200

 495

 340

 295

 266

 24

 345

8-Φ22

 250

 622

 395

 350

 319

 26

 412

12-Φ22

 300

 698

 445

 400

 370

 26

 468

12-Φ22

 350

 787

 505

 460

 429

 26

 524

16-Φ22

 400

 914

 565

 515

 480

 26

 570

16-Φ26

 100

1.6

 292

 220

 180

 156

 22

 270

8-Φ18

 125

 330

 250

 210

 184

 22

 280

8-Φ18

 150

 356

 285

 240

 211

 24

 290

8-Φ22

 200

 495

 340

 295

 266

 24

 345

12-Φ22

 250

 622

 405

 355

 319

 26

 412

12-Φ26

 300

 698

 460

 410

 370

 28

 468

12-Φ26

 350

 787

 520

 470

 429

 30

 524

16-Φ26

 400

 914

580

 525

480

 32

 524

16-Φ30
