調流調壓閥,活塞式流量調節閥,LT942X,HS941X,LHS94X主由閥體要、活塞、活塞導軌、內置曲柄滑塊機構、密封、內部零件等組成。主要采用曲柄滑塊帶動活塞運動，在閥體內部形成軸向?qū)ΨQ的環形流道，并有效地控制流通面積，形成從入口到出口截面為遞減的流道，從而使流體的流速漸升，并通過圓周方向上的多孔，向管路中心方向形成射流對撞，從而達到消能減壓、調節流量的目的。其具體結構見圖。

調流調壓閥,活塞式流量調節閥,LT942X,HS941X,LHS94X在小流量工況時閥門對流體具有良好的消能效果，有效防止氣蝕；當大流量工況時，閥門可消減流體部分能量，并對流體的部分能量有所保留，保證閥門具有足夠的過流能力。其主要優點如下：實現流量的精確控制，可以保持恒定流量；實現大壓差范圍內的調節，保持閥后壓力穩定；可以選擇手動和電動兩種控制方式，電動調流調壓閥還可以實現遠程控制，操作人員無需到達現場，即可根據需要進行高精度調節。

二、調流調壓閥,活塞式流量調節閥,LT942X,HS941X,LHS94X的應用指標

1、水力工況

規格：公稱直徑DN100mm～DN1600mm

適用介質：水。

適用溫度：0℃～70℃。

公稱壓力：PN＝1.0MPa～4.0MPa。

工況基本條件：在輸配水管道上安裝閥門，使水通過調流調壓閥后，流量、壓力在一定范圍內變化，以滿足工況要求。

2、結構與性能規范

（1）閥體一體化整體鑄造，確保堅固耐用。閥門整體及閥體、活塞、閥軸等主要部件，使用壽命不少于50年。

（2）閥門安裝在輸水管道上，起調節壓力、流量、消除氣蝕及通斷水流作用。其進出口結構做到平滑順暢，避免因流道結構變化造成的水流紊亂而產生的振動、噪聲和氣蝕，其開啟度與流量成線性關系。

（3）閥門與管道的連接形式為法蘭連接，法蘭連接尺寸符合現行國標。

（4）活塞閥采用金屬與橡膠雙重密封，實現氣泡級密封、零泄漏。

（5）閥門有效啟閉次數可達5萬次以上。

（6）閥門自身水頭損失不大于2m水柱。

3、設備材質及防腐規范

3.1設備材質

（1）設備制造和安裝設備所使用的材料，從強度、韌性和耐久性方面都滿足最新要求，材料沒有任何損傷和缺陷。

（2）設備所使用的與水接觸的材料，都不含有異味或有毒性的物質，也不含有影響人身健康的對所輸水的水質不利的物質。廠家對所使用材料出具權威部門的衛生合格證。

（3）設備所使用的材料不會產生機械負荷或電氣負荷的過載。

（4）以下為閥門各部件材質。閥體：球墨鑄鐵QT500-7；活塞：不銹鋼1Cr18Ni9Ti；活塞導軌：錫黃銅HSn62-1；內置曲柄滑塊機構：不銹鋼2Cr13；密封圈：丁腈橡膠，閥體密封圈采用1Cr18Ni9Ti組合材料；閥門其他零部件：不銹鋼；齒輪箱：選用渦輪蝸桿齒輪箱（配限位開關、位置指示器）。

3.2 防腐

閥體內外采用靜電粉末噴涂藍色環氧樹脂，符合GB或同等標準。

4、電動執行機構

（1）供電電源：380V±38V，50Hz。

（2）根據IEC529，耐候防護等級符合IP68，防塵防水，可全天候工作。

（3）適用于環境溫度：-25℃～70℃；100%的相對濕度。

（4）開/關極限位置均配限位開關，開和關的方向均配扭矩開關以防過載。開關觸點為純銀制作，具有高額定容量（220V/AC/5A）和長壽命。

（5）帶有現場機械式閥位指示器，配離合式緊急手輪，供現場進行手動操作。

（6）配備現場控制箱（與電動執行器為機電一體化），功能要求如下：有閥位開度位置反饋傳感器RWG（兩線制），輸出4mA～20mA模擬量信號；有閥門定位器，能接受4mA～20mA的控制信號，使閥門精確定位，靈敏度為0.25%～2.5%；可進行遠程/手動兩種控制方式的選擇，而且可以鎖定在其中一種方式下，以免出現誤操作；現場有開、停、關3個控制按鈕及相應的指示燈；用于遙控的信號繼電器有遠程/手動選擇、開/關選擇。

（7）閥門的自動調節控制，由閥門的現場控制柜內完成。現場控制柜需滿足現場室外安裝的需要，防護等級不小于IP65。閥門現場控制柜可與總控室通過GPRS進行無線數據通信，將現場的工作狀態定時傳送給總控室，并接收控制點的數據進行自動調節。在現場出現突發情況（如突然斷電、雷擊、不明故障等）時，活塞閥應可自動鎖定保持原有狀態，或增加自鎖裝置，增加設定值，突發意外情況時，自動按設定值操作。

主要連接外型尺寸

PN	DN	L	L1	L2	H	H1	D0	A	B	Kv(m3/h)
PN6	100	325	360	130	280	140	160	250	260	143
	125	325	370	140	290	150	200	300	320	223
	150	350	380	150	300	160	200	320	340	670
	200	400	420	160	350	180	200	370	390	1161
	250	500	500	190	410	210	200	450	480	1782
	300	600	580	230	500	230	250	530	550	2572
	350	700	620	250	560	250	250	550	580	3474
	400	800	715	308	980	335	250	345	390	4573
PN10	450	900	749	347	1100	400	250	410	440	5802
	500	1000	792	383	1180	450	300	460	500	7126
	600	1200	847	458	1250	500	300	510	600	10289
PN16	700	1400	920	528	1390	600	300	580	700	14004
	800	1600	980	599	1530	700	360	680	800	18292
	900	1800	1030	674	1650	800	360	780	900	23150
PN25	1000	2000	1105	744	1800	900	400	860	1000	28581
	1200	2400	1375	852	2010	1000	400	950	1130	41157
	1400	2800	1380	1031	2230	1250	400	1250	1380	56019
	1600	3200	1490	1183	2480	1450	400	1500	1600	73168
	1800	3600	1780	1325	2720	1650	400	1750	1750	92603
	2000	4000	1910	1476	2930	1850	400	2000	1950	114325

特點：
1、該閥最優于傳統流量調節閥的特點就在于它的結構設計和材料選用使其不怕污水堵塞滑道，不怕結垢現象，不易卡阻。驅動裝置明顯減小。
2、該閥可自動調節預先設定的管道介質參數值，使之在一定精度內保持恒定，且精度范圍也可以進行調整。
3、該閥具有良好的耐氣蝕特性，閥體內壁的筋板兼有整流板的作用，可以分散水流，防止氣蝕。同時，也減小了閥門的噪音和活塞的振動。
4、該閥的控制系統可采用集成電子電路，體積小，可靠性好，靈敏度高，安裝調試方便。
5、全關滲漏量為零，可作為截止閥使用。不必另設其他截止閥門。
6、如控制程度及精度要求不是很高，該閥的控制可以采用手動或普通電動形式。
7、可以臥式安裝，也可以立式安裝。

主要零件材料：

零件名稱	材料
閥體、端蓋、連桿架、法蘭管、曲柄	HT200、HT250、QT450-10、WCB
閥桿、銷軸、活塞	2Cr13、1Cr18Ni9Ti
閥體密封圈	1Cr18Ni9Ti
活塞密封圈	NBR
連桿	QT450-10
軸承	ZCuAI10Fe3、ZCuZn38Mn2Pb2
填料	NBR

活塞式節能流量調節閥流量曲線圖

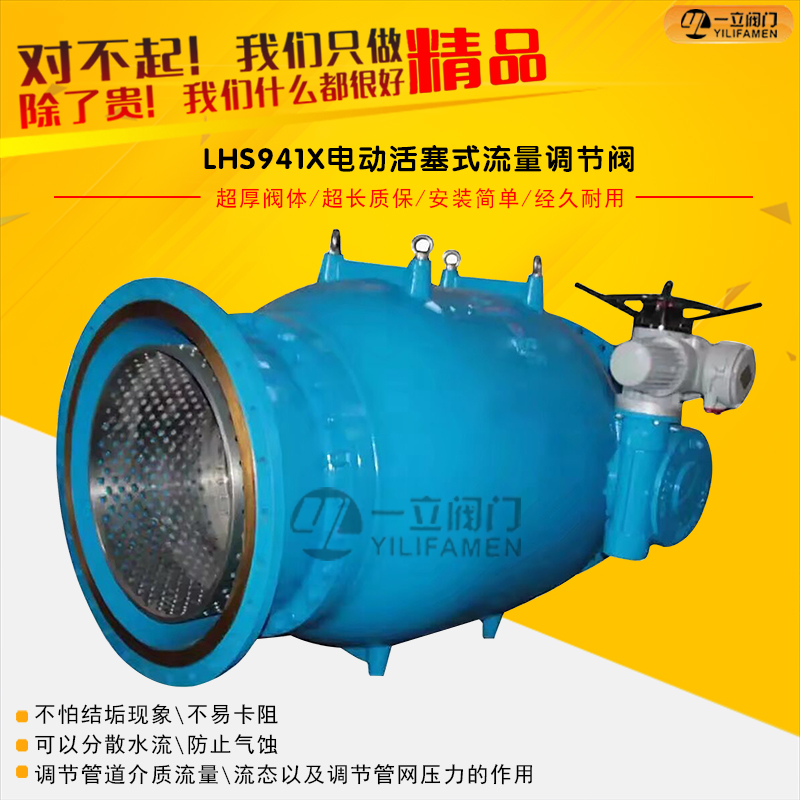

產品名稱	電動調流調壓閥/活塞式流量調節閥
產品型號	LT942X,HS941X,LHS94X的
公稱通徑	DN100-3000mm
壓力范圍	1.6-6.4MPa
閥體材質	球磨鑄鐵，鑄鋼、不銹鋼
