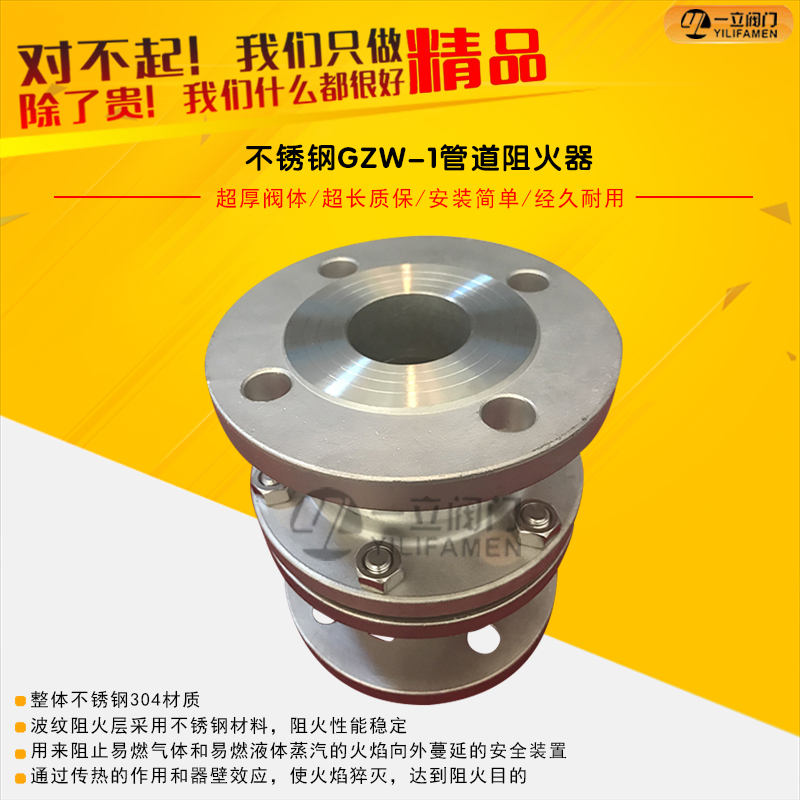

產品介紹：



GZW-1不銹鋼管道阻火器是用來阻止氫氣火焰向外蔓延的裝置。管道阻火器由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼等多種材料，可滿足各種不同工藝管道的需要。



性能及特點：


阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。

阻火器易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。

阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。



適用范圍：


阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。

GZW-1阻爆燃型管道阻火器工作原理：



GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用來阻止易燃氣體和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，最終使火焰流猝滅，從而達到阻火目的。

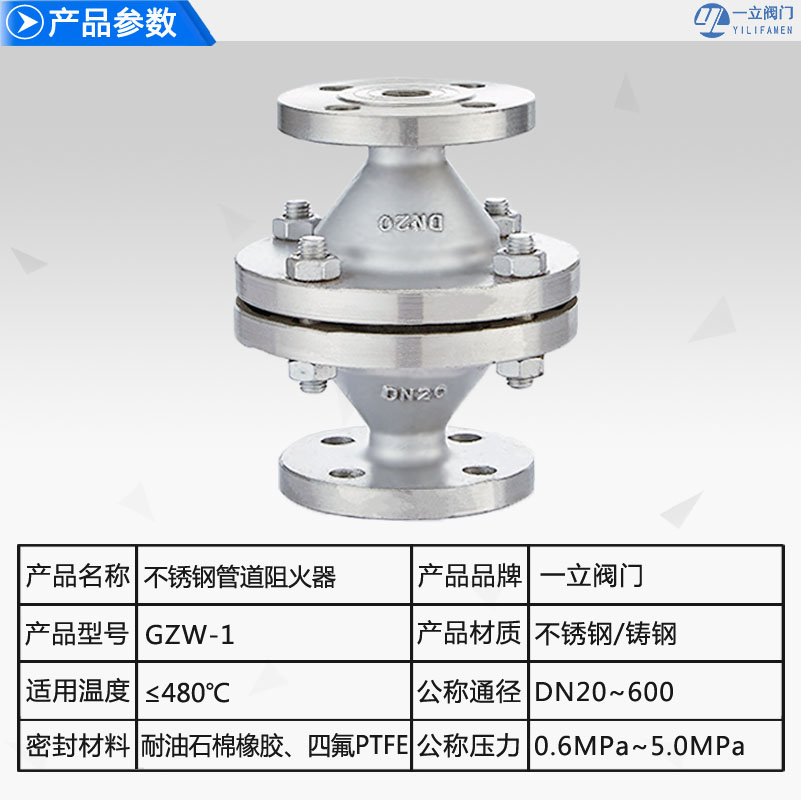

GZW-1阻爆燃型管道阻火器零部件材料：



閥體材料

碳鋼WCB、不銹鋼304、316、

阻火芯件材料

不銹鋼防爆阻火波紋板

密封件材料

耐油石棉橡膠、四氟PTFE

環境溫度 ℃

≤480

公稱壓力(MPa)

0.6~5.0

防爆級別

BS5501:ⅡA、ⅡB、ⅡC

外形連接尺寸：



型 號	口 徑	PN MPa	GZW-1管道阻火器外形尺寸				螺 栓
			K	D	DL	L	數量(KG)	螺紋
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33
