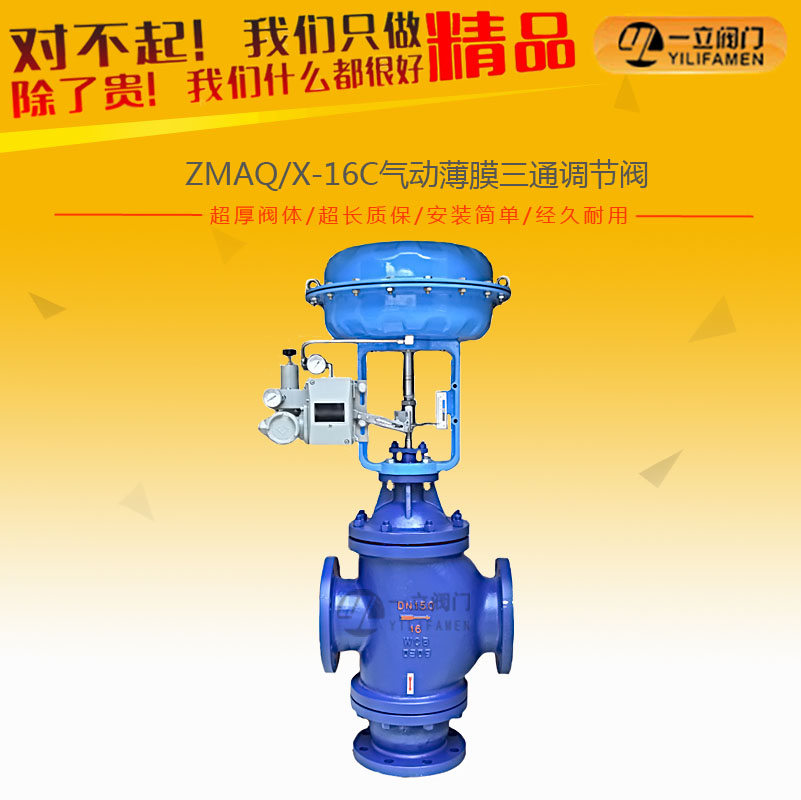

ZMAQ氣動薄膜三通調節閥
|
|

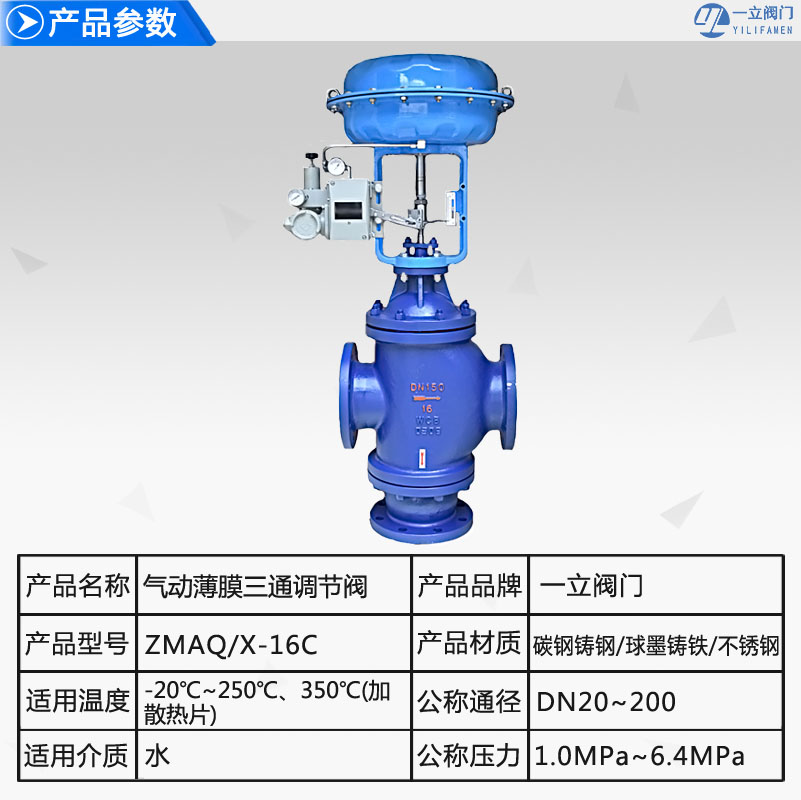

產品型號
|
ZMAQ
|
|
公稱通徑
|
DN20-200
|
|
壓力范圍
|
1.0-6.4MPa
|
|
閥體材質
|
鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼
|
|
閥座直徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量 |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
|
公稱壓力MPa |
0.6 4.0 6.4 |
||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直線 |
||||||||||||
|
介質溫度℃ |
-20～200、-40～+250（常溫型）、-40～315（中溫型） |
||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
||||||||||||
|
法蘭型式 |
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
||||||||||||
|
閥體材質 |
HT200,ZG230-450、ZG1Cr18Ni9 |
||||||||||||
|
閥芯材質 |
1Cr18Ni9 |
||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
||||||||||||
|
可調比 |
30:1 |
||||||||||||
|
型 號 |
ZHA（B）-3 |
ZHA（B）-4 |
ZHA（B）-5 |
ZHA（B）-6 |
|
有效面積cm 2 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16.25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100；40～200、20～60、60～100、80～240 |
|||
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±6 |
±1.5 |
||
|
回差％ |
5 |
1.5 |
||
|
死區％ |
4 |
0.6 |
||
|
始終點偏差％ |
氣關 |
始點 |
±2.5 |
±1.5 |
|
終點 |
±6.0 |
|||
|
氣開 |
始點 |
±6.0 |
||
|
終點 |
±2.5 |
|||
|
額定行程偏差％ |
±2.5 |
|||
|
允許泄漏量L/h |
10 -3 ×閥額定容量 |
|||
|
供氣壓力 |
彈簧壓力 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0.14MPa |
20-100 |
1220 |
750 |
500 |
300 |
300 |
200 |
120 |
120 |
80 |
50 |
50 |
25 |
|
零件名稱 |
材料 |
溫度范圍 |
|
閥 體 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
-250～550℃ |
|
密封墊 |
橡膠石棉板 |
|
|
不銹鋼纏繞墊 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜蓋 |
A 3 鋼板 |
|
|
膜片 |
35CrMoA |
|
|
35、A 3 |
|
|
|
支架、頂盤 |
HT200 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
波紡薄膜 |
5806膠夾480D尼龍66網眼布 |
|

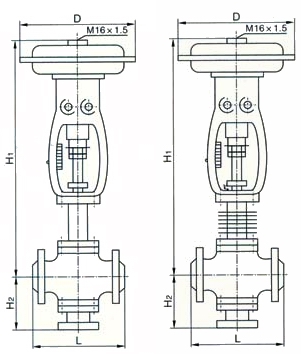

公 |
合流 |
分流 |
||||||||||||||||
|
行 |
D |
L |
H1 |
H2 |
L |
H1 |
H2 |
|||||||||||
|
PN MPa |
PN MPa |
PN MPa |
PN MPa |
|||||||||||||||
|
1.6 |
4.0 |
6.4 |
普通型 |
高溫型 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
普通型 |
高溫型 |
1.6 |
4.0 |
6.4 |
|||
|
25 |
16 |
325 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
150 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
|
32 |
16 |
325 |
200 |
200 |
210 |
600 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
|
40 |
25 |
325 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
|
50 |
25 |
235 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
|
65 |
40 |
410 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
|
80 |
40 |
410 |
300 |
310 |
320 |
879 |
1024 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
|
100 |
40 |
410 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
350 |
370 |
900 |
1060 |
245 |
275 |
285 |
|
125 |
60 |
495 |
410 |
430 |
440 |
1028 |
1244 |
260 |
300 |
300 |
410 |
425 |
440 |
1050 |
1265 |
285 |
320 |
325 |
|
150 |
60 |
495 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
460 |
475 |
1060 |
1275 |
305 |
340 |
345 |
|
200 |
60 |
495 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
|
250 |
100 |
600 |
635 |
660 |
670 |
1451 |
1320 |
|
474 |
474 |
635 |
660 |
670 |
1525 |
2800 |
|
540 |
540 |
|
300 |
100 |
600 |
720 |
740 |
770 |
1512 |
1560 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
612 |
612 |
