一、產品概述：

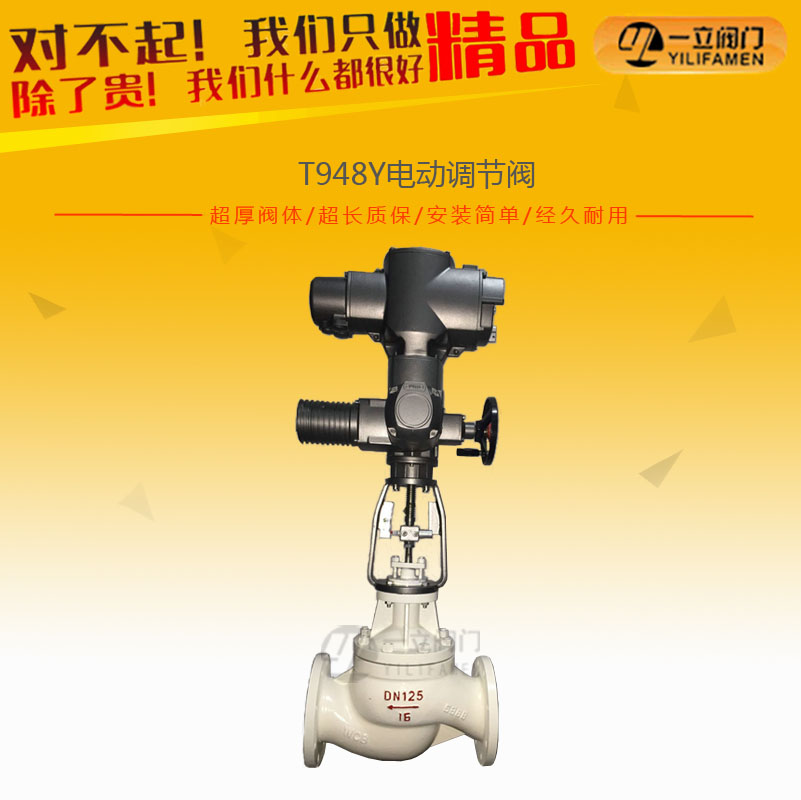

T948Y電動調節閥是一種結構新穎的調節閥。由于閥芯的存在凸輪偏心，可以減少閥座磨損，增加密封性能。閥芯后部設有一個導流翼處，有利于流體穩定流動，具有優良的穩定性。其次還有流量大、可調節范圍廣的優點。適合與耐摩擦耐沖刷等含固體物料及黏度介質。
T948Y電動調節閥采用合理的閥芯結構及耐氣蝕的材料以提高閥門的使用壽命。雖然高、低壓加熱器疏水調節閥的壓差不是很大，但由于閃蒸現象的存在，不可避免的會產生一定的氣蝕。而且前解決閥門的氣蝕問題主要有兩個辦法，一是采用耐氣蝕的材料做內件，二是采用合理的閥芯結構。以我公司生產的高壓加熱器疏水調節閥，該調節閥采用套筒節流的形式，其結構是在閥體內放置一個圓形套筒，套筒壁上開一定數量的孔，還配有以套筒內孔為導向能軸向自由活動的閥瓣。套筒式結構在產生氣蝕工況下，氣泡破裂產生的沖擊波在套筒中心相互抵消，沖擊能量沒有直接作用在套筒和閥瓣上，而是被介質自身吸收，同時，密封面與節流面分開，介質高速流動對密封面的沖閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-l-1976標準。調節閥的泄漏量符合ANSI Bl6.104標準。
二、產品特點：
1、 多級套筒式，單座錐形密封面，可承受較大壓差，密封可靠，泄漏少。
2、 套筒與閥芯均為籠式多孔結構，調節性能好，振動小，噪音低。
3、 有平衡式減少操作力。
4、 套筒與閥芯配合間隙合理，配有導向套，導向好，運行平衡。
5、 密封面堆硬質合金，套筒閥芯表面均噴漆質合金，耐沖蝕，壽命長。
三、性能參數：
| 型號 | 公稱通徑 DN(mm) | 設計壓差ΔP(MPa) | 最大流通面積 (cm2) | 適用介質 | 工作溫度℃ | 工作行程 (mm) | 最大流星 (t/h) | 電動執行器 |
| T948Y-100 | 20 | 3.5 | 3.2 | 水、蒸汽 | 425 | 16 | 15 | DKZ-310 |
| 25 | 3.7 | 16 | 18 | |||||
| 32 | 4.1 | 16 | 23 | |||||
| 40 | 4.7 | 25 | 25 | |||||
| 50 | 5.27 | 25 | 28 | |||||
| 65 | 8.25 | 40 | 45 | DKZ-410 | ||||
| 80 | 8.25 | 40 | 45 | |||||
| 100 | 12.27 | 40 | 90 | |||||
| 150 | 18.75 | 40 | 156 |
四、零部件材料：
| 序號 | 零件名稱 | 材料 |
| 1 | 閥體 | WCB |
| 2 | 閥芯 | 1Cr18Ni9Ti |
| 3 | 套筒 | 1Cr18Ni9Ti |
| 4 | 支架 | WCB |
| 5 | 閥桿 | 38CrMoALA |
| 閥體型式： | 直通鑄造球型閥 |
| 公稱通徑： | DN20、25、32、40、50、65、80、100、200 |
| 公稱壓力： | PN16、20、32Mpa |
| ANSI900、1500、2500Lb | |
| 連接方式： | 法蘭：FF、RF、RTJ、等 |
| 螺紋：（適用于1以下） | |
| 焊接：SW、BW | |
| 法蘭距： | 符合IEC534 |
| 閥蓋形式： | 標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊 |
| 執行機構： | 氣動：多彈簧執行機構 |
| 電動：3810L系列、PSL系列 |
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | "V型PTFE、柔性石墨、波紋管 | |
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 執行器 | 氣動:見表6 | ||||
| 電動:見表6 | |||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||
| DN | L | 電動 | ||||
| inch | mm | PN100-320 | PN420 | H1mm | H2mm | Amm |
| 1 | 25 | 279 | 318 | 150 | 805 | 270 |
| 11/2 | 40 | 330 | 359 | 160 | 815 | 270 |
| 2 | 50 | 375 | 400 | 160 | 815 | 270 |
| 3 | 80 | 460 | 498 | 175 | 885 | 310 |
| 4 | 100 | 530 | 575 | 200 | 910 | 310 |
| 6 | 150 | 768 | 819 | 230 | 1040 | 350 |
| 8 | 200 | 832 | 1029 | 270 | 1080 | 350 |
咨詢：T948Y電動調節閥
