籃式過濾器概述：

當液體通過直通藍式過濾器筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當直通藍式過濾器需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入。因此，使用直通藍式過濾器維護方便。直通藍式過濾器適用于工業部門中液體物料的過濾，主要有石油、化工生產中弱腐蝕性物料，如：水、氨、油晶和烴類；化工生產中的腐蝕性物料，如：燒堿、純堿、脂肪酸等；制冷工藝生產中的低溫物料，如；甲烷、液氫、液氧等；輕工、食品中具有要求的物料；如飲料、乳制品、酒類、糖類等。



詳細介紹：

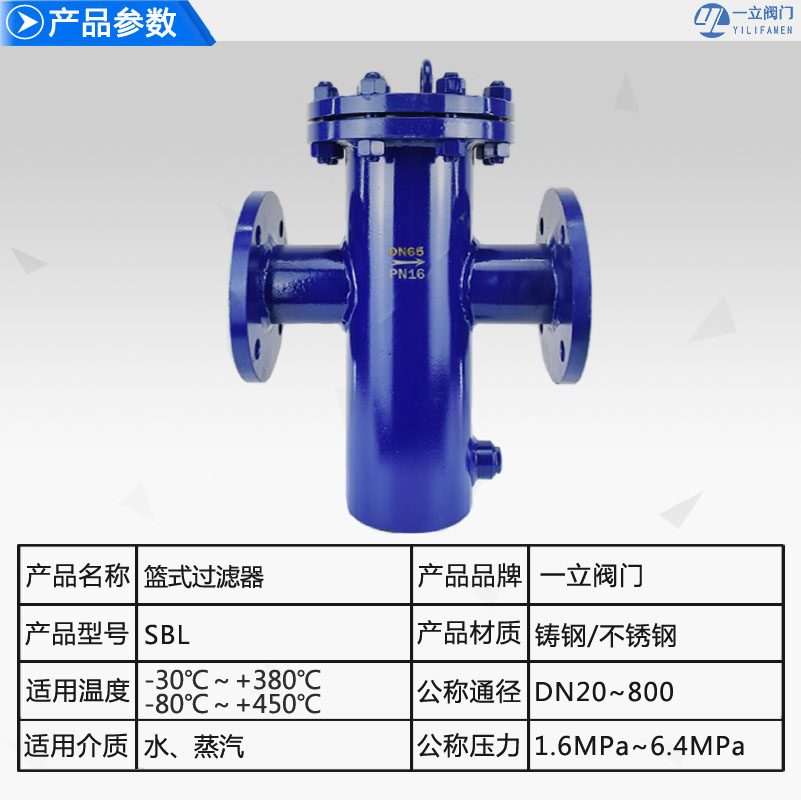

產品名稱	SBL?、SRBA直通籃式過濾器/SBL籃式過濾器
產品型號	SBL、SRBA
公稱通徑	DN15-600mm
壓力范圍	1.6-6.4Mpa
閥體材質	鑄鋼、不銹鋼(304、316)

過濾器是輸送介質管道上的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來攔截介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾網取出，處理后重新裝入，因此，使用維護方便。





可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。



過濾器的選用：

①進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與入口管路口徑一致。

②公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。不同規格濾網可攔截的粒徑尺寸可直接詢問。

④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。



主要外形及連接尺寸：



通徑 DN	尺寸 mm				排水口
	D	L	H	H1
20	76	180	260	160	R3/4*
25	76	220	260	160	R3/4*
32	76	220	270	160	R3/4*
40	114	280	300	170	R3/4*
50	114	280	300	170	R3/4*
65	133	330	350	240	R3/4*
80	159	340	400	250	R3/4*
100	219	420	470	300	R3/4*
125	273	480	550	360	R3/4*
150	273	500	620	420	R3/4*
200	325	560	780	530	R3/4*
250	426	660	930	640	R3/4*
300	478	750	1200	840	R3/4*
350	500	810	1370	920	R3/4*
400	550	900	1500	950	R1*
450	608	1000	1700	1000	R1*
500	700	1080	1900	1050	R1*
600	800	1380	2000	1400	R1*
800	950	1500	2300	1600	R1*

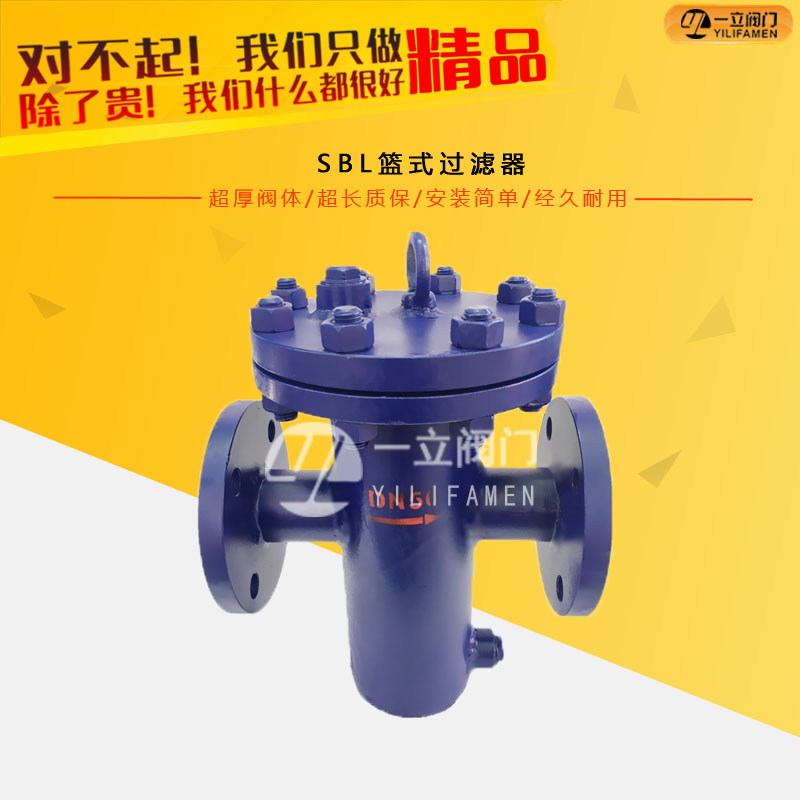

SBL籃式過濾器器結構特點：

        管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時打開殼蓋清理濾網即可。


        籃式過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用段時間后打開上蓋取出象提籃子式的過濾網，經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。



SBL籃式過濾器主要零件材料：



殼體材質： 鑄鐵、碳鋼 不銹鋼

濾框?yàn)V網材質：不銹鋼

密封件材質： 耐油石棉、柔性石墨、聚四氟乙烯

工作溫度(℃)： -30～+380 -80～+450

公稱壓力(MPa)： 0.6～6.4 (150Lb～300Lb)

過濾精度（目/in）： 10-300

連接方式： 法蘭、對焊
