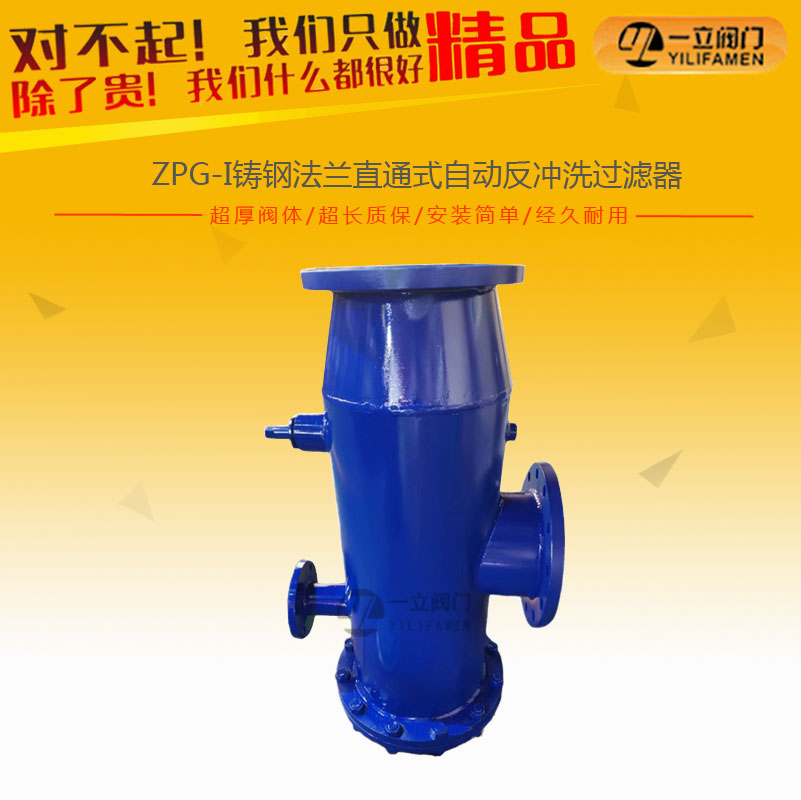

ZPG-I鑄鋼法蘭直通式自動反沖洗過濾器

  • 產品說明: 自動反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品說明:
自動反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。水由進水口進入自清洗過濾器機體，由于智能化（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。

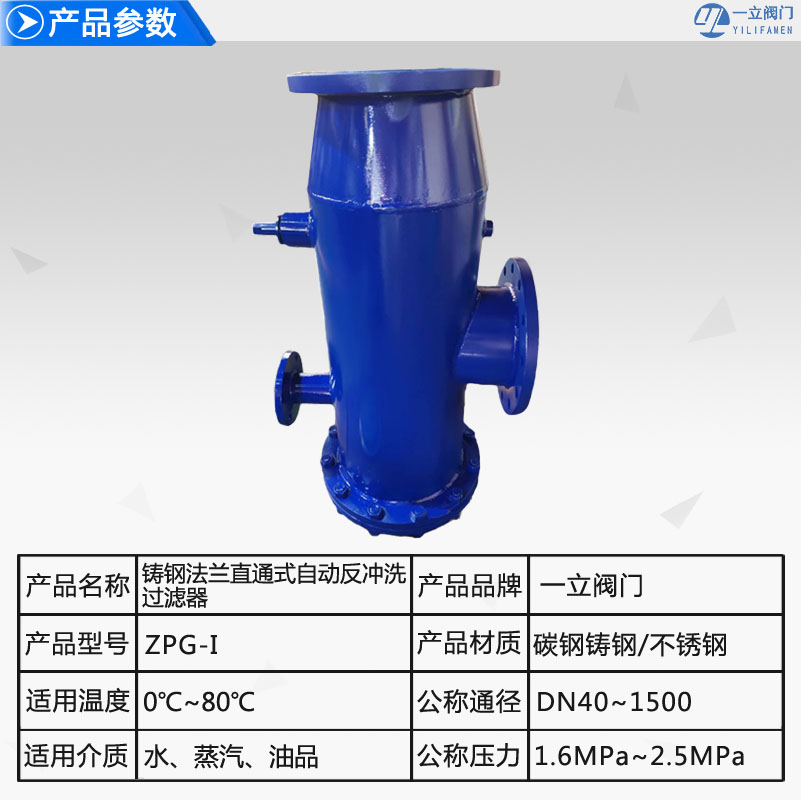

產品參數：
產品名稱
自動反沖洗過濾器
產品型號
ZPG-L/I型
公稱通徑
DN40-1500
壓力范圍
1.6-2.5MPa
閥體材質
鑄鋼_不銹鋼

自動反沖洗過濾器的特點：
電力驅動，不銹鋼刷式清洗，系統承壓能力強； 高精度壓差控制設計、時間控制、手動控制清洗；鋼刷拆卸、安裝、維護簡便易操作；相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長；設有電機過載保護，可有效保護電機。控制顯示界面人性化設計，操作非常簡便；外表面無外露接線，安全可靠?？刂平缑妫簲?shù)顯、旋鈕、開關； 濾網類型：金屬楔型網 電力驅動，不銹鋼刷式清洗排污； 控制方式：壓差、時間、手動控制設計；特殊過濾單元結構設計，堅固耐用；獨特的清洗設計實現低負載、低水頭、均勻排污；電控箱面板方向可滿足用戶要求隨意調節。


產品特點：
①、可連續在線不間斷運行，不必設旁通回路，反沖洗時系統繼續運行不停頓；
②、過濾和反洗精良；
③、濾筒采用不銹鋼制造，有較強的抗腐蝕能力，使用長；
④、過濾精度：
A.采用不銹鋼楔形條時，d=0.5-2.0mm，常規1.2mm
B.采用不銹鋼沖孔板時，d=2.5-4.0mm


產品應用：
過濾器適用于帶壓水系統，如工業潔循環、濁循環系統；工藝水系統；供水系統等，用于去除水中的無機雜質，使系統和設備運行，是對需要24小時連續不停頓運行的系統適宜。


工作原理及設備選型：
工作原理：
1、反沖洗過濾器-工作過濾
正常工作時，水流轉向閥為開啟狀需處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質由于慣性作用沉積在排污口附近。
2、反沖洗過濾器-沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小粒顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，在水流的作用下將粘在過濾器收集段的部分的雜質沖洗直到排出水清澈為止。再關閉排污口上的過濾器進入正常工作狀態。
3、反沖洗過濾器-反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流速增大，反洗效果好。
P型過濾器的工作原理：
①、正常過濾：當過濾器需要進行正常過濾工作時，將水流導向閥處于開啟狀態，水流由入口進入過濾器，通過濾網時大量的雜質被截留在濾網內側，潔凈的水通過濾網由出口排出過濾器；
②、反洗排污：當過濾器需要排污清洗時，關閉水流導向閥，打開排污閥，水流由入口進入后經過水流導向閥前的濾網過濾后，一部分由過濾器的出口流出，一部分由濾網的外側經過濾網進入導向閥后的濾網內側，沖洗濾網內的雜質由排污口排除，對濾網進行了的清洗，且整個清洗過程不需要系統停止運行。
③、過濾器控制：手動：采用手動開啟機構，人工進行工況切換。自動：電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污；采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排污，不需要進行人工操作。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。
④、P型過濾器結構：P型過濾器由碳鋼筒體、結構的不銹鋼楔形濾網、水流導向閥及排污裝置組成。閥門可采用手動，也可采用電動自動閥。

設備選型：
設備規格一般按系統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和系統管道的公稱尺寸一致；規格參數表中的最大流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，最大流量是指短時間內允許通過的流量。設計流量還和過濾系數有關，表中數據是按照過濾系數為3.5-4時選取的，如過濾系數減小，設計流量應降低，如過濾精度增加，設計流量可增加，但不超過最大流量值。當設備的設計流量達不到系統設計的要求時，應增大設備的規格，直至符合為止。

直通式自動沖洗排污原理圖：



直角式自動沖洗排污原理圖：



P型（直通式）自動排污過濾器結構圖及主要連接尺寸：

型號

L

A

B

D

排污口DN

ZPG-I-40

245

185

63

90

15

ZPG-I-50

255

190

70

100

15

ZPG-I-65

270

195

83

120

20

ZPG-I-80

320

232

96

140

25

ZPG-I-100

350

260

128

180

32

ZPG-I-125

438

326

162

200

40

ZPG-I-150

525

390

189

230

50

ZPG-I-200

700

520

220

280

65

ZPG-I-250

875

650

255

330

80

ZPG-I-300

1050

780

294

380

100

ZPG-I-350

1200

885

331

450

125

ZPG-I-400

1400

1040

377

480

150

ZPG-I-450

1550

1145

420

500

150

ZPG-I-500

1700

1250

462

580

150

ZPG-I-600

2000

1460

537

650

200

ZPG-I-700

2280

1720

607

700

200

ZPG-I-800

2500

1900

685

820

200

ZPG-I-900

2800

2180

785

880

200

ZPG-I-1000

3120

2470

860

920

250

ZPG-I-1100

3450

2780

915

960

250

ZPG-I-1200

3700

3000

965

1040

250

ZPG-I-1500

4470

3650

1220

1400

250



P型（直角式）自動排污過濾器結構圖及主要連接尺寸：

型號

L

A

B

C

D

排污口DN

ZPG-L-40

320

170

80

226

90

15*

ZPG-L-50

350

185

90

244

100

15*

ZPG-L-65

380

200

100

270

120

20*

ZPG-L-80

445

230

120

310

140

25*

ZPG-L-100

536

265

160

365

180

32*

ZPG-L-125

624

315

190

440

200

40

ZPG-L-150

728

375

220

520

230

50

ZPG-L-200

884

500

260

670

280

65

ZPG-L-250

1120

625

310

830

330

80

ZPG-L-300

1310

750

350

1000

380

100

ZPG-L-350

1514

875

410

1180

450

125

ZPG-L-400

1730

1000

470

1350

480

150

ZPG-L-450

1896

1125

510

1500

500

150

ZPG-L-500

2080

1250

550

1680

580

150

ZPG-L-600

2490

1500

650

2000

650

200

ZPG-L-700

2680

1600

680

2150

700

200

ZPG-L-800

2880

1750

700

2300

820

200

ZPG-L-900

3150

1850

800

2480

880

200

ZPG-L-1000

3370

2000

900

2675

920

250

ZPG-L-1100

3610

2100

1000

2900

960

250

ZPG-L-1200

3850

2250

1100

3050

1040

250

ZPG-L-1500

4700

2800

1200

3800

1400

250
