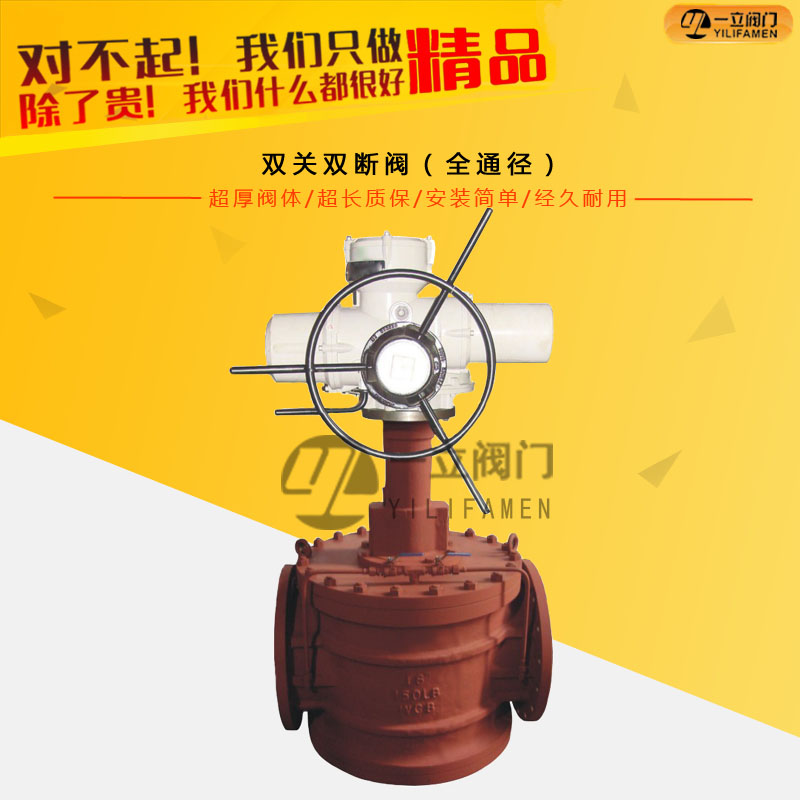

雙關雙斷閥（全通徑）

  • 產品特點： 1.閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小; 2.閥門在維修時，不需將閥門從管線上拆下，只
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品特點：

1.閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小;

2.閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便;

3.閥體及旋塞為縮徑，可以減輕成本;

4.閥體內腔鍍有硬鉻，密封區域堅硬光滑;

5. 滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯;

6. 閥門具有自動泄放裝置(備選)，在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果;

7. 閥門開關指示器與開關位置同步，可以準確顯示閥門的開關狀態。

主要零件材料：

閥 體

滑 片

旋 塞

閥 桿

螺 套

密封圈

填 料

WCB

QT 500

WCB

1Cr13

45

氟橡膠

柔性石墨

CF8

CF8

CF8

304

304

氟橡膠

柔性石墨

規范說明：

閥門的設計與制造按API16D規定;
閥門的結構長度按ANSI B16.10的規定;
法蘭連接尺寸按ANSI B16.2的規定;
閥門的檢查與試驗按API598及API16D的規定。

壓力參數表：

壓 力 級

150Lb

300Lb

600Lb

900LB

強度試驗

3.0MPa

7.5MPa

15.0MPa

22.5MPa

高壓密封試驗

2.2MPa

5.5MPa

11.0MPa

17.5MPa

低壓密封試驗

0.6MPa

0.6MPa

0.6MPa

0.6MPa

操作步驟及工作原理：

雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。

閥門關閉：
閥門關閉時，先旋轉手輪，將旋塞及密封滑片旋轉90°，然后旋塞向下移動，隨著旋塞的運動時推動密封滑片向閥體內腔封面直至彈性密封圈被均勻地擠壓到閥孔上下端，形成密封。

閥門開啟：
閥門開啟時，先旋轉手輪提升旋塞，將密封滑片從閥體兩側密封面拉回。當滑片完全收回脫離閥體密封面后，繼續轉動手輪，使旋塞及密封滑片旋轉90°，閥門處于開啟位置。

關于密封：
彈性密封圈是模壓成型在滑片的溝槽中，隨著密封滑片向閥門的進出口移動，密封圈子也逐漸被壓入溝槽中，經過機械加工的滑片表面與閥體內腔形成二級金對金屬密封防止彈性密封圈子繼續被壓，并且具有防火功能。

雙關雙斷及泄放：
這是一種通過兩個切斷閥和一個在其中間的泄放閥達到完全隔斷兩端管線目的的方法，關閉兩主要閥門關開啟泄放閥可提高被系統的安全性。如果第一個閥門泄漏，漏離的介質可由開啟的泄放閥導出。

雙密封方式：
兩個獨立的密封滑片在閥孔上下端壓緊(雙關斷)，當閥門關閉時，泄放閥被打開，檢驗密封效果(泄放)。

主要零部件材料參數表：

部件號

名稱

材料

1

閥體

WCB

2

閥底蓋

WCB

3

絲堵

35#

4

滑片

QT500-7

5

旋塞

WCB

6

閥蓋

WCB

7

螺柱

35#

8

螺母

45#

9

填料

柔性石墨

10

螺栓

35#

11

填料壓蓋

WCB

12

螺栓

35#

13

支架

WCB

14

螺栓

35#

15

操作器

組件

16

指示桿

1Cr13

17

指示器

ZL401

18

銷

65Mn

19

防塵器

PVC

20

口型密封圈

氟橡膠

21

口型密封圈

氟橡膠

22

口型密封圈

氟橡膠

連接尺寸：

150LB：
全通徑、手動操作
型號 尺寸
(IN)		 L D D1 D2 B f A B C H K D0 Z-d
XZ43X 4 432 φ229 φ190.5 φ157 24 2 695 480 170 175 290 φ300 8-φ19
XZ43X 6 533 φ279 φ241.5 φ216 26 2 745 518 186 205 350 φ350 8-φ22
XZ43X 8 638 φ343 φ298.5 φ270 29 2 885 606 235 260 495 φ450 8-φ22

全通徑、齒輪操作
型號 尺寸
(IN)		 L D D1 D2 B f A B C H K D0 Z-d
XZ543X 4 432 φ229 φ190.5 φ157 24 2 857 532 170 175 290 φ310 8-φ19
XZ543X 6 533 φ279 φ241.5 φ216 26 2 910 569 186 205 350 φ310 8-φ22
XZ543X 8 635 φ343 φ298.5 φ270 29 2 1011 621 235 260 495 φ310 8-φ22
XZ543X 10 787 φ406 φ362 φ324 31 2 1115 695 265 348 600 φ310 12-φ25
XZ543X 12 914 φ483 φ432 φ381 32 2 1201 731 315 398 670 φ310 12-φ25
XZ543X 14 854 φ533 φ476 φ413 35 2 1266 784 327 461 740 φ310 12-φ29
XZ543X 16 889 φ597 φ540 φ470 37 2 1625 940 432 510 810 φ460 16-φ29
XZ543X 18 1219 φ635 φ578 φ533 40 2 1982 1130 597 550 915 φ460 16-φ32
XZ543X 20 1219 φ699 φ635 φ584 43 2 1994 1130 610 590 940 φ460 20-φ32

300LB：

型號

尺寸

L

D

D1

D2

B

f

A

B

C

H

K

D0

Z-d

XZ43X

4

432

φ229

φ190.5

φ157

24

2

695

480

170

175

290

φ300

8-φ19

XZ43X

6

533

φ279

φ241.5

φ216

26

2

745

518

186

205

350

φ350

8-φ22

XZ43X

8

638

φ343

φ298.5

φ270

29

2

885

606

235

260

495

φ450

8-φ22

型號

尺寸(IN)

L

D

D1

D2

B

f

A

B

C

H

K

D0

Z-d

XZ543X

4

432

φ229

φ190.5

φ157

24

2

857

532

170

175

290

φ310

8-φ19

XZ543X

6

533

φ279

φ241.5

φ216

26

2

910

569

186

205

350

φ310

8-φ22

XZ543X

8

635

φ343

φ298.5

φ270

29

2

1011

621

235

260

495

φ310

8-φ22

XZ543X

10

787

φ406

φ362

φ324

31

2

1115

695

265

348

600

φ310

12-φ25

XZ543X

12

914

φ483

φ432

φ381

32

2

1201

731

315

398

670

φ310

12-φ25

XZ543X

14

854

φ533

φ476

φ413

35

2

1266

784

327

461

740

φ310

12-φ29

XZ543X

16

889

φ597

φ540

φ470

37

2

1625

940

432

510

810

φ460

16-φ29

XZ543X

18

1219

φ635

φ578

φ533

40

2

1982

1130

597

550

915

φ460

16-φ32

XZ543X

20

1219

φ699

φ635

φ584

43

2

1994

1130

610

590

940

φ460

20-φ32

產品用途：
　　將軍閥、雙關雙斷閥、雙密封導軌閥適用于：航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。
